看过前面的电梯网桥和室外网桥后,我们再来看看工地网桥是如何使用的吧。俗话说的好:无线传输质量,3分靠调试,7分靠安装(康康自己说的),下面就看看工地网桥在安装过程中有哪些操作步骤和注意事项~工地网桥产品型号DS-3WF01A-5NG(中心端)DS-3

看过前面的电梯网桥和室外网桥后,我们再来看看工地网桥是如何使用的吧。

俗话说的好:无线传输质量,3分靠调试,7分靠安装(康康自己说的),下面就看看工地网桥在安装过程中有哪些操作步骤和注意事项~

无线网桥

工地网桥产品型号

DS-3WF01A-5NG(中心端)

DS-3WF01C-5NG(摄像机端)

注意事项

先规划配置方案,归档资料,再调试,最后安装。

安装规范

无线网桥天线是定向的,信号只能向特定方向发射,覆盖范围受限。

工地网桥中心端信号发射角度,水平60°,垂直16°,最大传输距离1km

①网桥点对点的场景,确保网桥logo面朝面对准,两点中间无遮挡。

 网桥点对多点场景,摄像机端网桥安装在中心端网桥信号覆盖范围内,中间无遮挡。

②摄像机端和中心端网桥直线距离不能超过1km

③多个中心端安装在一起时,中心端之间位置不能靠太近,相互间必须间隔大于1米,间隔越远相互间干扰越少(配置时记得中心端网桥间的频率间隔大于网桥的信道带宽)

④ 1个中心端网桥最多对应4个客户端

安装步骤

装箱清单

无线网桥

接口和指示灯

无线网桥

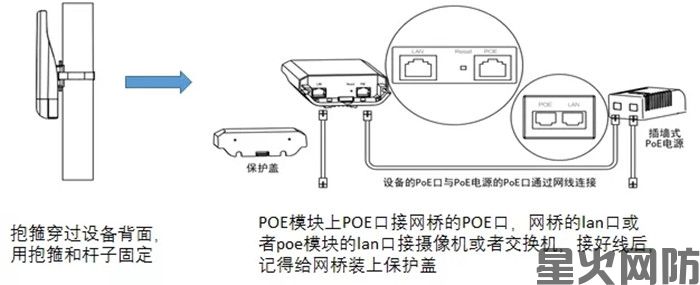

安装步骤

无线网桥

安装完成示意图

无线网桥

推荐选配配件

现场因杆子高度等问题,导致安装不好对正,怎么办?

您只需一个可以调节角度的支架~

(支架是选配的,默认无支架)

无线网桥

角度调整

都安装好后,信号不好怎么办?怎样才能调整好角度呢?

方法1

两人配合,一人电脑登录摄像机端网桥查看信号强度,另外一人调整网桥角度,当调整到信号强度最好的时候,固定网桥位置。

方法2

无线网桥

网桥的背面有信号强度指示灯,绿灯>黄灯>红灯

信号越强,亮的灯越多,调整角度的时候,可以根据观察摄像机端网桥上的信号强度指示灯,确定最合适的位置,方便省力。
