弱电图纸知识－弱电图纸常用的图例图标
栏目：技术文档 发布时间：2023-05-05 信息来源：星火网防科技
很多朋友提到看弱电cad图纸看不懂，不了解里面一些图例代表什么意思，今天我们就一起来了解下。一、常用的系统图例对于弱电人，用的比较多的几个系统图例，下面整理出来了。图例说明以及安装。二、其它管线敷设图例

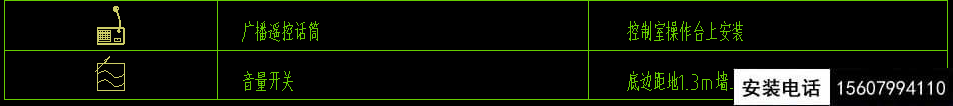

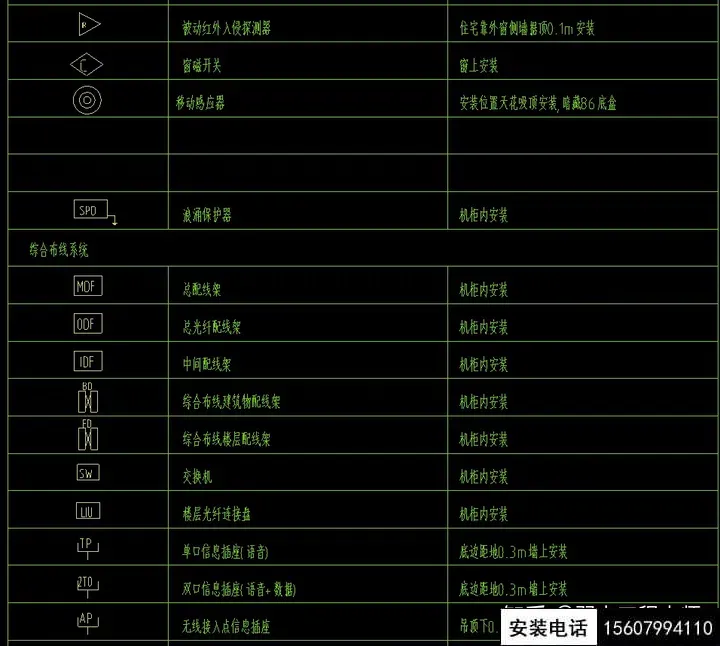

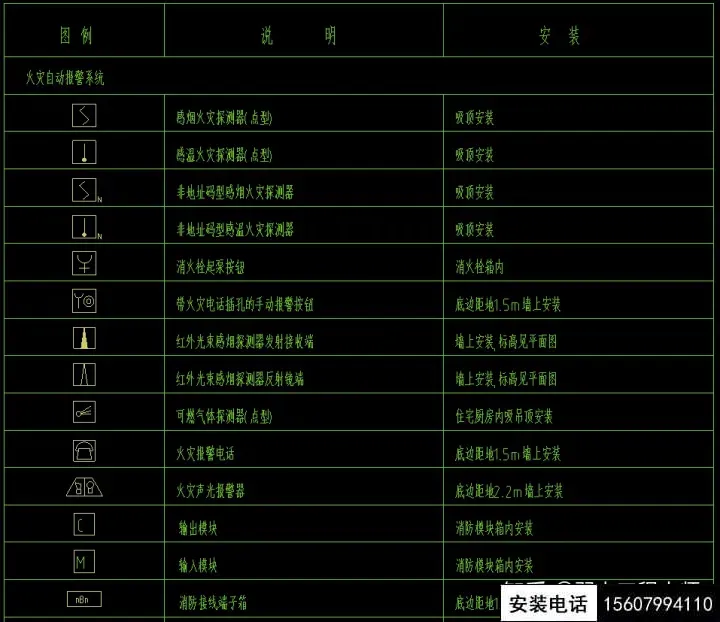

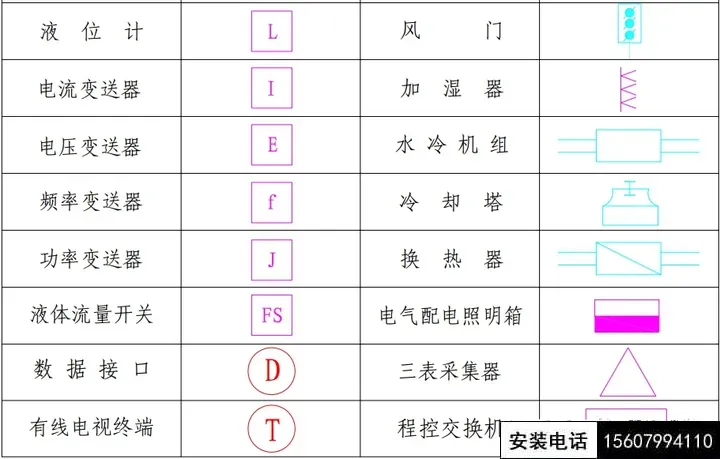

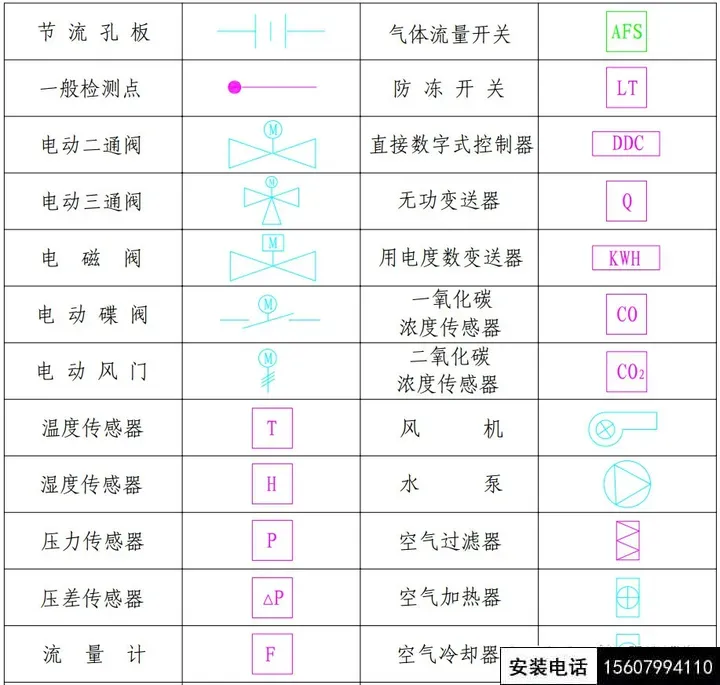

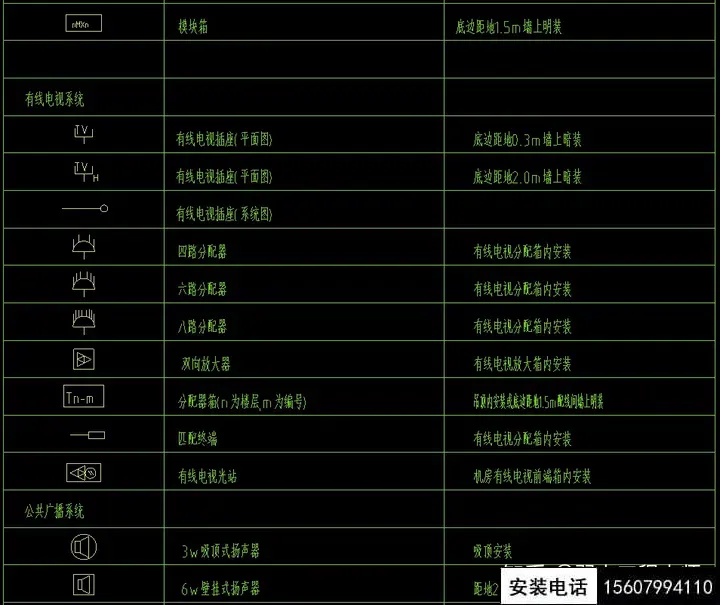

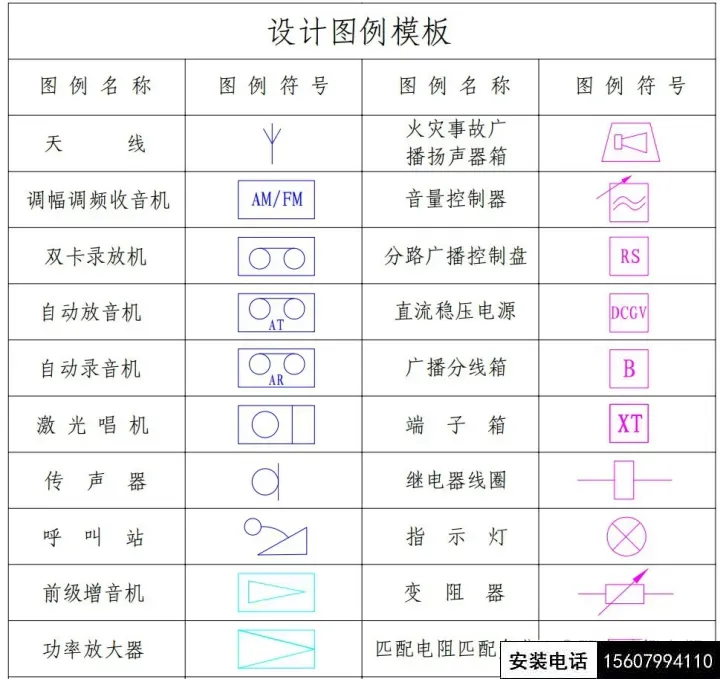

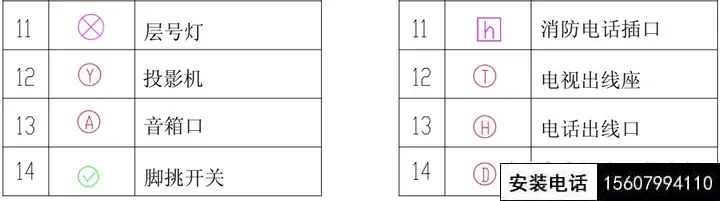

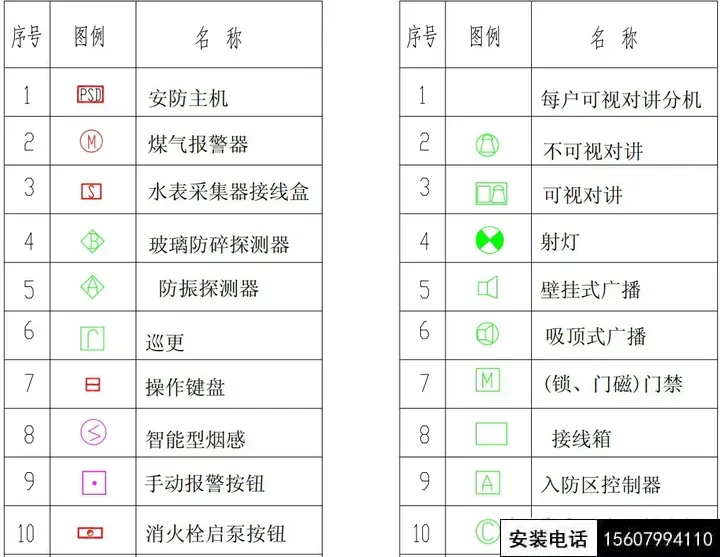

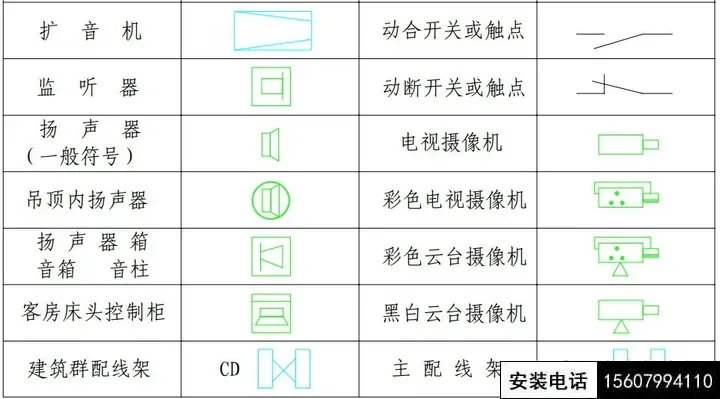

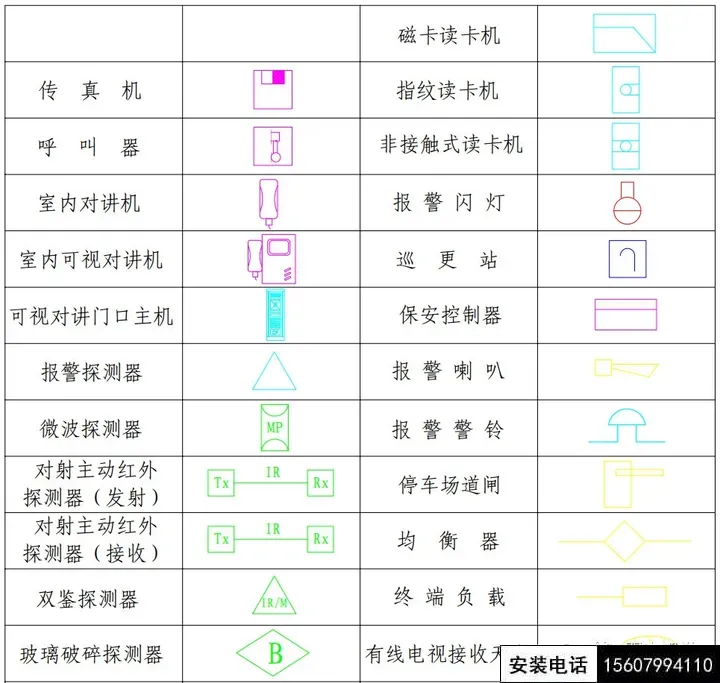

很多朋友提到看弱电cad图纸看不懂，不了解里面一些图例代表什么意思，今天我们就一起来了解下。一、常用的系统图例

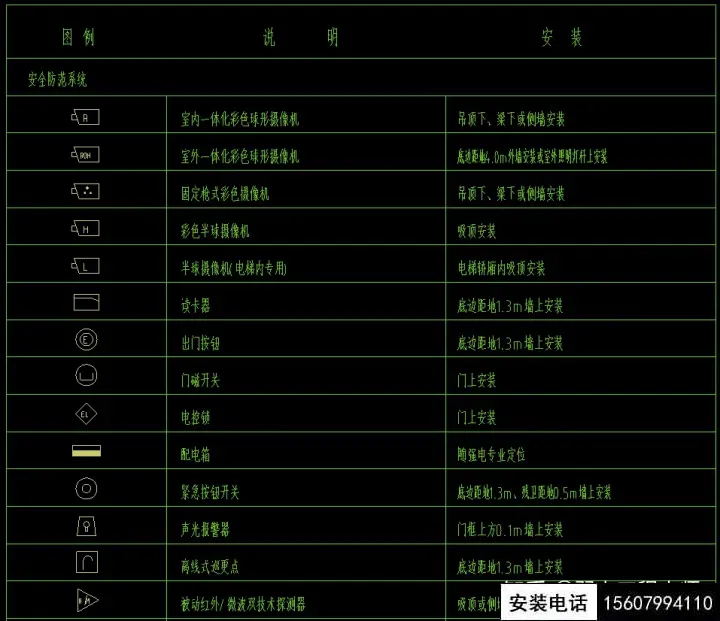

对于弱电人，用的比较多的几个系统图例，下面整理出来了。图例说明以及安装。

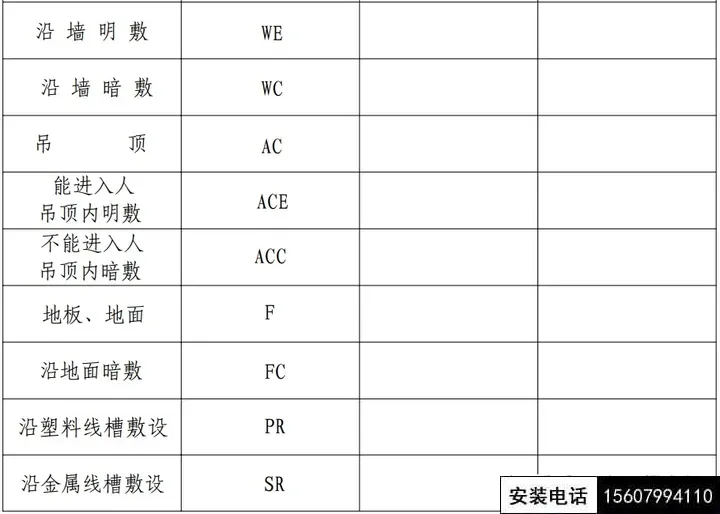

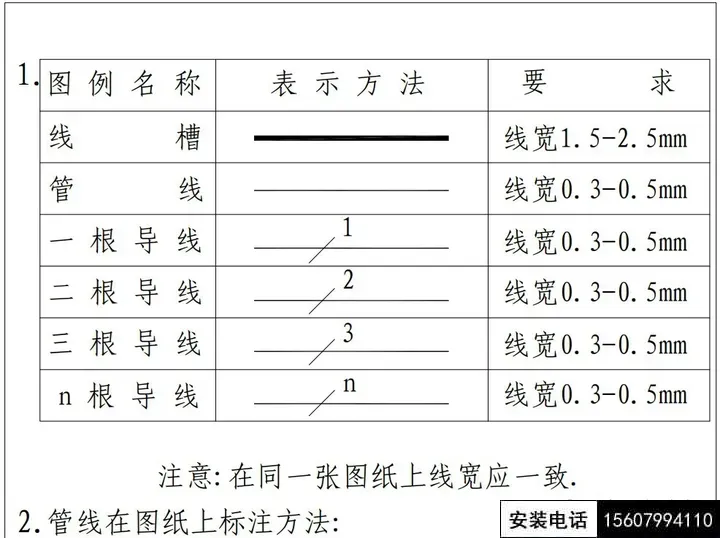

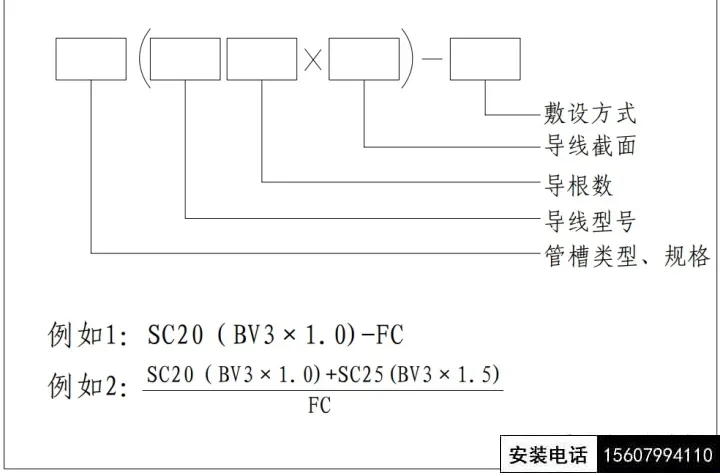

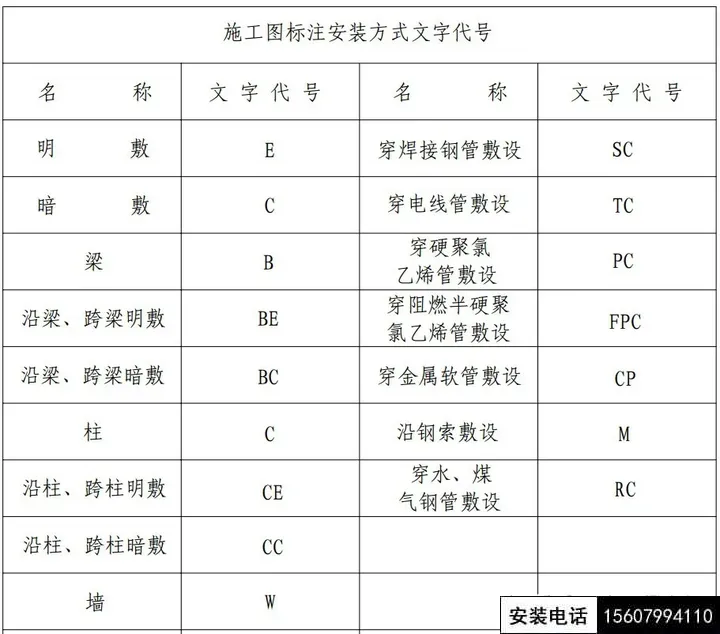

二、其它管线敷设图例
