本期我们一起来总结下充电桩如何安装与接线。一、安装前期准备安装时需要的工具如下:十字螺丝刀、剥线钳、活动扳手、铁锤、3.5*35螺丝钉、8MM膨胀螺丝、冲击钻、胶塞、6MM、10MM冲击钻头。二、安装注意事项请严格按照接线要求,正确接入;确认所有紧固件都已锁紧,确保充电桩的牢固性。接线时铜线不能外露,检查接线头电工胶包扎良好本项目主要是对一商场进行充电桩安装施工。在安装前,专业技术人员现场勘察了用

本期我们一起来总结下充电桩如何安装与接线

一、安装前期准备

安装时需要的工具如下:

十字螺丝刀、剥线钳、活动扳手、铁锤、3.5*35螺丝钉、8MM膨胀螺丝、冲击钻、胶塞、6MM、10MM冲击钻头。


二、安装注意事项

请严格按照接线要求,正确接入;

确认所有紧固件都已锁紧,确保充电桩的牢固性。

接线时铜线不能外露,检查接线头电工胶包扎良好


本项目主要是对一商场进行充电桩安装施工。

在安装前,专业技术人员现场勘察了用户的停车位及周边实际状况。并与物业、用户就电源接入、电缆敷设、充电桩安装位置进行充分交流。针对本工程现场施工的特殊性,编制了详细的安装设计、施工实施方案和项目质量控制与计划,作为本工程现场施工的依据。


安装要求:

(1)单一个充电桩供电线缆不小于3*6mm2,表前及断路器不小于40A。取电其可用容量不小于7KW。

(2)长距离供电电源输送则考虑加粗电缆线径。

(3)有可靠保护接地(PE),工作接零(N),两者不能互用。


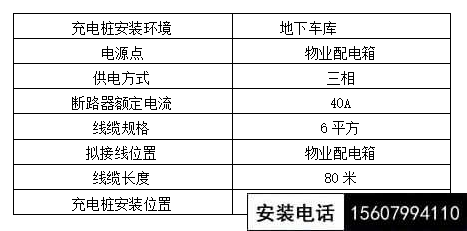

现场勘察情况:




二、充电桩施工规范



中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准、所执行规范主要目录如下:

GB-50966《电动汽车充电站设计规范》

GB∕T_51313-2018《电动汽车分散充电设施工程技术标准》

GB50045《低压配电设计规范》

GB50194《建设工程施工现场供用电安全规范》

GB50055《通用用电设备配电设计规范》

GB50052《供配电系统设计规范》

GB50150《电气装置安装工程电气设备交接试验标准》

JGJ46《施工现场临时用电规范安全技术规范》

JGJ59《建筑施工安全检查标准》



三、充电桩安装




施工安装方案A(落地安装)

1、设备安装前先在地面开挖一个深为400MM长为450MM宽为400MM,且做好PVC线管预埋(线管可用Ø20的)如下图1:

图1

2、准备好水泥沙子 石子,混合后在将其埋入开挖好的土坑里,待水泥硬化下一步开始安装设备;

3、在预埋线管内穿入一组6平方铜芯线,设备端从地面穿出预留1.4米的线用来接入设备,线的另一端布线到配电箱预留25厘米左右。(注:布线时要有三条线,分别为火线、零线、地线)图2:

图2

4、用设备支架在预浇好的水泥基上画出打固定螺丝孔位,在用10MM的冲击钻打4个孔装上M8的膨胀螺丝。图3:

图3

5、将预留好的电线从设备支架中间穿入,在把支架装到4个膨胀螺丝上固定。图4:

图4

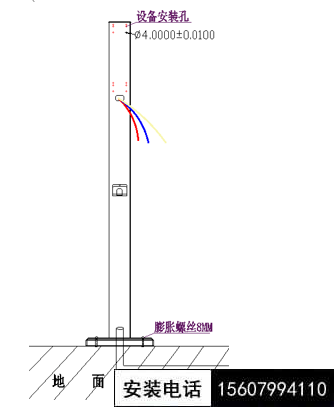

6、先把充电主机与立柱贴合对准螺丝孔位,再用4个M4的机制螺丝从立柱后面锁付紧固,最后将立柱后部的安装孔用盖板锁付螺丝盖住。

图5

7、安装接线分明,严格按照充电桩机内接线图的线序要求安装,接线前需先拆下主机下端接线盖板的三个螺丝来去下接线盖板进行接线;如图6

如图6

8、设备主电线从立柱上穿线孔穿出,在用20PVC波纹管接入主机进线口。如图

图7

9、零火线接入设备漏电开关的输出端,地线接到接地端口。图8

图8

10、主线取电需从配电箱单相漏电开关接入(漏电开关必需大于40A),地线从地线排上连接,图9

图9

注:安装场地若是硬化水泥地可可免去地面开挖浇筑水泥,可直接打膨胀螺丝固定。


二、施工安装方案B(壁挂式安装)

1、壁挂附件件一件,如图10

图9

2、先将壁挂附件贴在墙上在画出打孔位置,再用冲击钻配合6MM的冲击钻头钻头打孔,再将塑料胶塞锤入孔中,再用M3.5*35的木工螺丝的螺丝固定壁挂附件,最后用随机配送的M4螺丝将充电主机与壁挂附件锁付连接即可。如

图10

3、最后用一条6平方的电线套上PVC管从配电箱接入充电桩主机箱内,并接入到设备的漏电开关上。如图11


图11





四、附配置清单



上面我们已经了解了关于充电桩的安装图解,我们再来看下关于它的配置清单内容。






江西星火网防科技有限公司工程案例
