1、POL方案架构
POL提供一个二层传输网络，采用PON 技术，提供千兆接入到用户终端，以一根光纤融合承载视频、数据、无线、语音等业务。

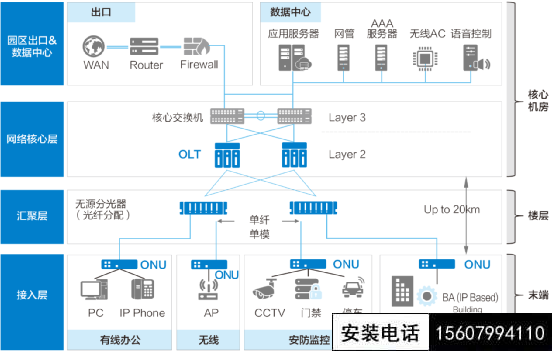

POL网络架构图
序号 | 子系统名称 | 传统方案设备与产品 | POL 方案设备与产品 |
1 | 设备间 / 机房子系统 | ODF 语音配线架 | ODF分光器（集中放置） |
2 | 主干布线 / 垂直布线子系统 | 大对数铜缆 室内多模光缆 | 室内单模光缆 |
3 | 层管理 / 楼层机房子系统 | 机架 / 机柜铜缆配线架 光缆配线架 | 楼层配线箱光纤连接器 分光器（分散放置） |
4 | 水平布线子系统 | 双绞线 室内多模光缆 | 蝶形光缆 |
5 | 作区子系统 | 铜缆模块铜缆面板 铜缆跳线 | 光纤连接器光纤跳线 |

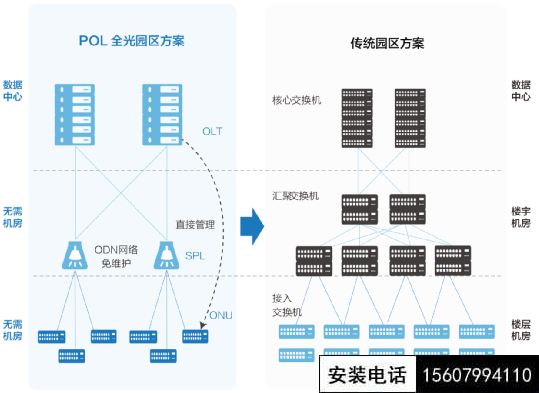

2、功能比较
此外，从下面较为详细的对比中可以看出POL和传统交换机在功能上是比较类似的。
大类 | 子类 | 交换机(接入+汇聚) | POL(ONU+OLT) |
交换 | 二层交换 | 支持根据MAC地址学习进行交换 | 支持根据MAC地址学习进行交换 |
交换结构 | 流量可在接入交换机或汇聚交换机作横向交换 | 流量可在ONU或OLT作横向交换 | |
三层交换 | 三层交换机支持根据路由表进行三层交换 | OLT支持根据路由表进行三层交换(但推荐工作在二层模式) | |
组播转发 | 支持IGMP协议和组流播复制转发 | 支持IGMP协议和组播流复制转发 | |
保护 | 树形网络保护 | 支持接入交换机双归到两台汇聚交换机 | 支持ONU双归到两台OLT(需要部署2：N分光器) |
环网保护 | 支持MSTP/RRPP | OLT支持MSTP/RRPP | |
上行保护 | 支持LACP | OLT上行链路支持LACP | |
安全 | 接入安全 | 支持802.1x认证和portal认证 | 支持基本的802.1x认证功能(802.1x和portal认证推荐在核心交换机部署) |
网络安全 | 支持DHCPsnooping和 ARPsnooping防止MAC/IP欺骗 | 支持防止IP/MACspoofing | |
管理安全 | 支持Radius | 支持Radius | |
QoS | ACL | 支持ACL | OLT支持ACL |
调度与拥塞避免 | 支持SP、WRR、SP+WRR 支持尾丢弃和早丢弃 | 支持SP、WRR、SP+WRR 支持尾丢弃和早丢弃 | |
管理维护 | 接入交换机需要现场开局和配置 | ONU支持即插即用，现场零配置开局 | |
支持LLDP拓扑发现，支持LLDP-MED自动配置媒体终端 | OLT支持LLDP拓扑发现，ONU支持LLDP-MED自动配置媒体终端 | ||
设备能力 | 可靠性 | 支持双电源冗余 | 支持双电源冗余，双主控板，OLT支持ISSU升级不断业务 |
堆叠 | 汇聚交换机支持堆叠 | OLT不支持堆叠 | |
POE能力 | 支持POE/POE+ | 支持POE/POE+ | |
业务承载能力 | 数据 | 支持数据承载 | 支持数据承载 |
语音 | 支持接入IP语音，不支持接入模拟语音 | 支持接入IP语音，支持接入模拟语音(ONU内置VoIP模块) | |
视频 | 支持IP视频承载 | 支持IP视频承载，支持CATV信号承载 |
3、设备选项比较
4、造价对比
4.1、传统网络
以一个酒店20间客房预算比较（电话、网络、电视系统为例）
序号 | 名称 | 单位 | 数量 | 单价 | 小计 | 备注 |
一 | 电话 | |||||
1 | 三类大对数电缆 | 米 | 150 | ¥35.00 | ¥5,250.00 | |
2 | 总配线架 | 个 | 1 | ¥500.00 | ¥500.00 | |
3 | 电话配线架 | 个 | 3 | ¥300.00 | ¥900.00 | 三层配置 |
3 | 预留点位 | 个 | 20 | ¥30.00 | ¥600.00 | 每个房间1个电话 |
4 | 超五类网线 | 米 | 1200 | ¥3.00 | ¥3,600.00 | 每个点50米计算 |
二 | 网络 | |||||
1 | 接入交换机 | 台 | 4 | ¥3,500.00 | ¥14,000.00 | |
2 | 主干光纤 | 米 | 150 | ¥8.00 | ¥1,200.00 | |
3 | 光纤配线架 | 个 | 3 | ¥455.00 | ¥1,365.00 | |
4 | 网络配线架 | 个 | 4 | ¥780.00 | ¥3,120.00 | |
5 | 理线器 | 个 | 5 | ¥80.00 | ¥400.00 | |
6 | 网络跳线 | 条 | 80 | ¥30.00 | ¥2,400.00 | |
7 | 光模块 | 套 | 4 | ¥650.00 | ¥2,600.00 | |
8 | 预留点位 | 个 | 80 | ¥35.00 | ¥2,800.00 | |
9 | 六类网线 | 米 | 4000 | ¥4.50 | ¥18,000.00 | |
10 | 光纤熔接 | 点 | 8 | ¥30.00 | ¥240.00 | |
三 | 有线电视 | |||||
1 | 放大器 | 1 | ¥3,000.00 | ¥3,000.00 | ||
2 | 电视面板 | 个 | 20 | ¥25.00 | ¥500.00 | |
3 | 分支器 | 个 | 15 | ¥35.00 | ¥525.00 | |
4 | 分配器 | 个 | 2 | ¥35.00 | ¥70.00 | |
5 | Sywv75-9 | 米 | 150 | ¥15.00 | ¥2,250.00 | |
6 | Sywv75-5 | 米 | 600 | ¥3.50 | ¥2,100.00 | |
¥65,420.00 |
42、全光网络
序号 | 名称 | 单位 | 数量 | 单价 | 小计 | 备注 |
系统融合 | ||||||
1 | OLT | 台 | 1 | ¥6,000.00 | ¥6,000.00 | |
2 | 分光器 | 台 | 1 | ¥280.00 | ¥280.00 | |
3 | ONU | 台 | 20 | ¥750.00 | ¥15,000.00 | |
4 | 预留网络点位 | 个 | 80 | ¥35.00 | ¥2,800.00 | |
5 | 预留电话点位 | 个 | 20 | ¥30.00 | ¥600.00 | |
6 | 预留电视点位 | 个 | 20 | ¥25.00 | ¥500.00 | |
7 | 六类网线 | 米 | 1440 | ¥4.50 | ¥6,480.00 | |
8 | 皮线光缆 | 米 | 1200 | ¥1.50 | ¥1,800.00 | |
9 | 户内弱电箱 | 个 | 20 | ¥120.00 | ¥2,400.00 | |
10 | 光纤熔接 | 点 | 40 | ¥30.00 | ¥1,200.00 | |
11 | ¥37,060.00 |
43、造价分析
序号 | 系统 | 造价 | 备注 |
1 | 传统网络 | ¥65,420.00 | 主要设备线缆对比（重复设备未计入） |
2 | 全光网络 | ¥37,060.00 | 主要设备线缆对比（重复设备未计入） |
3 | 造价对比 | 55.65% | 设备费用节约40% |
3 | 工期对比 | 工期节约最少三分之一 | 由于每个房间，只需敷设一个皮线光缆，传统网络需要每个房间敷设6根线缆。 |
知识分享
knowledge sharing
予人玫瑰 手有余香

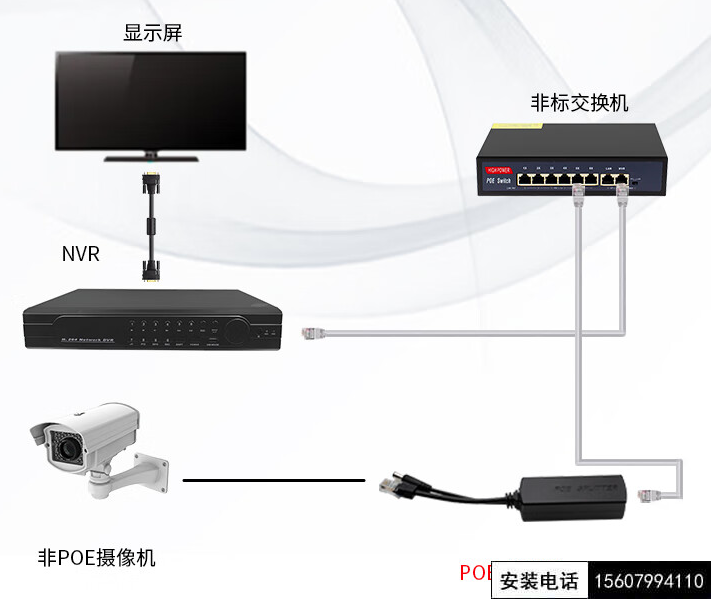

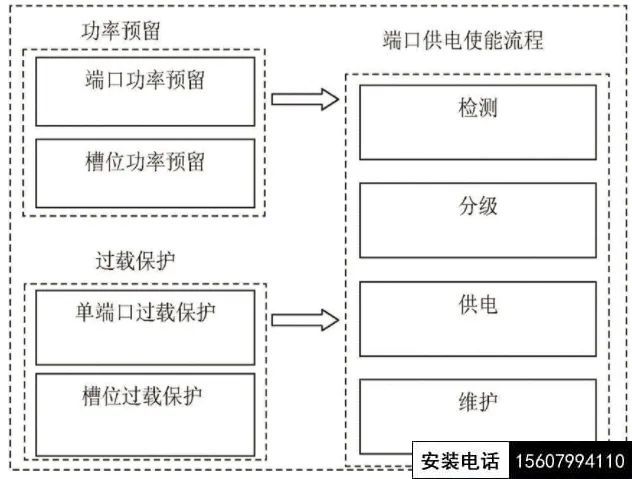

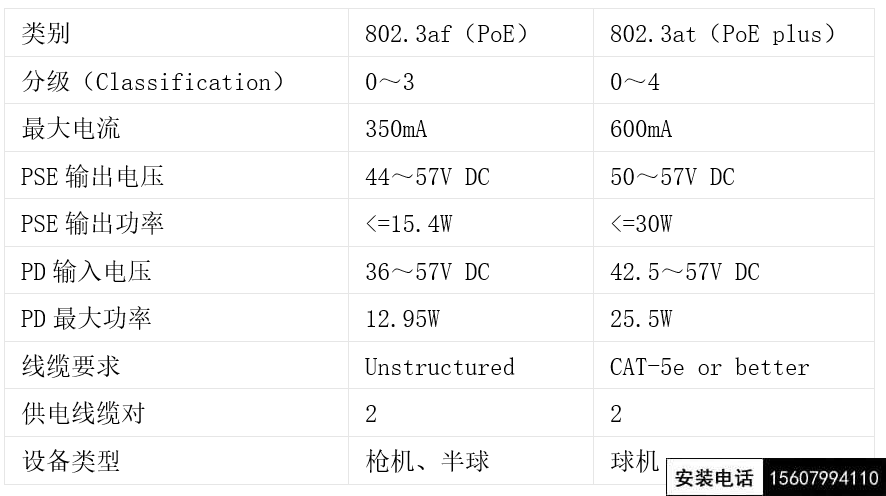

目录 catalogue 01 概念 02 如何区分标准PoE和非标准PoE 03 poe交换机供电会烧坏设备吗 1、检测：一开始PSE在为受电设备供电前，先输出一个低电压检测受电设备（PD）是否符合IEEE802.3af标准。 2、分级：当PSE检测到符合要求后，会将输出电压进一步提高，来对受电设备进行分级，如果受电设备此时没有回应分级确认电流，PSE默认将受电设备规为0级，为其提供15.4W的输出功率。 3、供电：经过确认分级后，PSE会向受电设备输出48V的直流电，并确认受电设备不超过15.4W的功率要求。 4、维护：更新实时功率，进行断路检测和单端口过载检测，当受电设备超载或短路后，PSE停止为其供电，再次进入检测阶段。 04 POE交换机供电功率选择? POE标准供电系统的主要供电特性参数为 05 给非poe设备提供POE供电怎么办？ 只需要安装一个poe分离器。 -END-
