电梯无线监控的安装,电梯监控的安装的问题讨论的比较多,之前我们也曾提到过,本期我们通过案例的方式来一起总结下。一、电梯视频监控电梯作为楼宇的重要密闭型公共区域和上下出入关键通道,电梯视频监控对整个区域的安防工作具有重要作用,是不可缺少的重要一环。电梯

电梯无线监控的安装,电梯监控的安装的问题讨论的比较多,之前我们也曾提到过,本期我们通过案例的方式来一起总结下。

一、电梯视频监控

电梯作为楼宇的重要密闭型公共区域和上下出入关键通道,电梯视频监控对整个区域的安防工作具有重要作用,是不可缺少的重要一环。电梯视频监控可实时掌握电梯轿厢内的情况,保障乘客安全。

电梯监控视频传输可分为有线和无线两种。

有线传输:采用的是专业电梯随行电缆,一般的随行线缆使用时损耗严重,寿命在一到二年之间。高层电梯线缆对抗拉伸强度和电气参数有较高要求,防止线缆负载自重时拉伸变形导致阻抗不匹配,视频信号信噪比衰减产生干扰。再次更换新随行线缆施工困难,施工周期长,而且更换随行电缆的成本也较高。

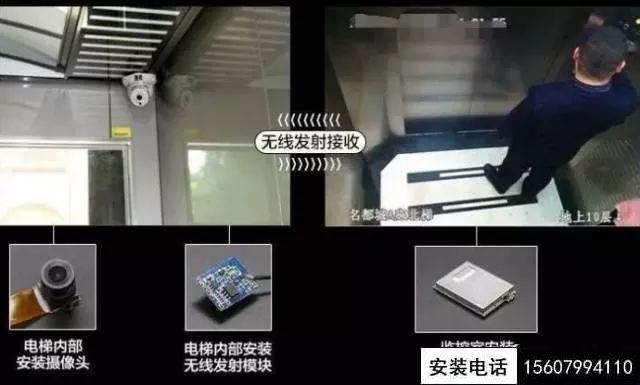

无线传输:无线传输采用点对点的方式,轿厢上安装一个发射点、电梯井端部安装一个接收点,数据可在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命至少在3年以上,带宽完全满足高清监控视频传输。

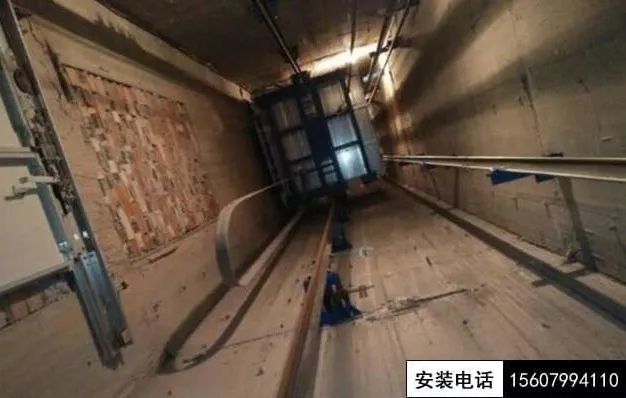

随行线缆

二、如何部署

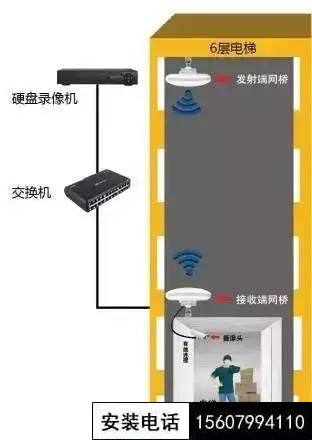

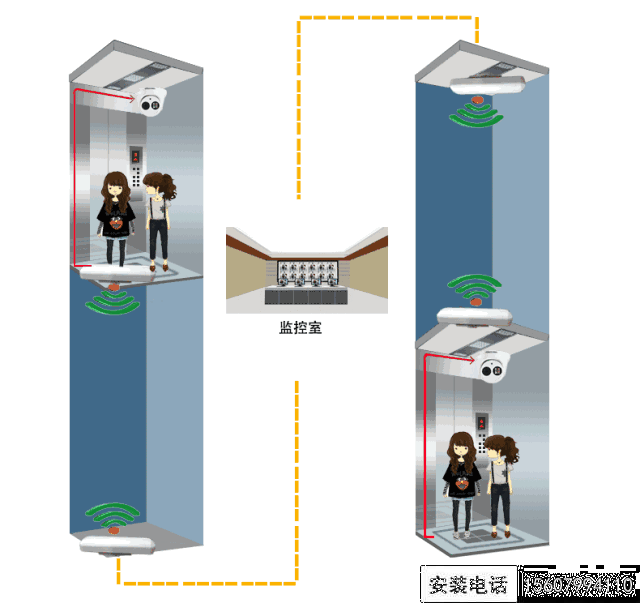

电梯井监控视频无线传输有两种安装方式。顶置式和底置式,如下图:

顶置式部署适合于监控中心在楼宇顶部,一般情况下都是采用底置式部署方式。

值得注意的是,网桥都是有发射端与接收端。

三、网桥如何组网?

轿厢端的网桥需设置为客户端模式,这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从电信号转变为无线信号。

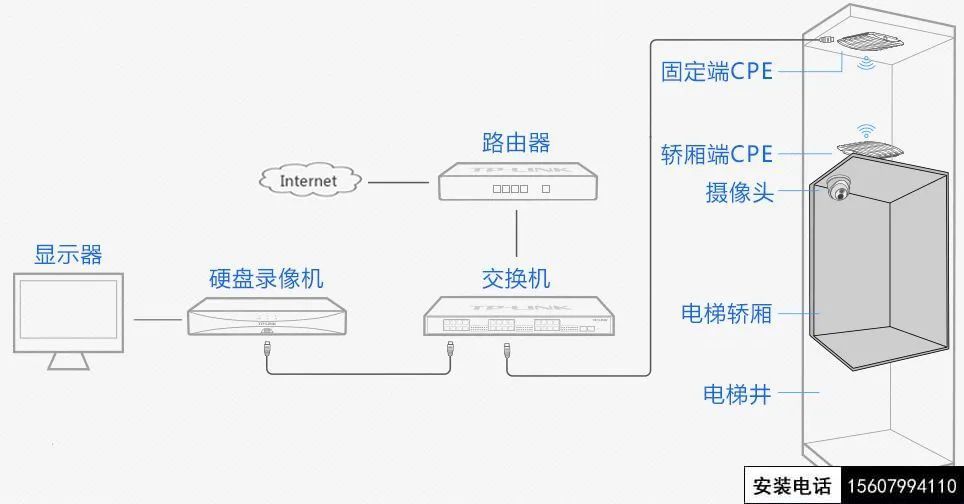

组网原理图:

电梯井端部的网桥设置为AP模式,这种模式下网桥与NVR直接通过网线连接,将接收到的无线信号直接转变为有线信号传输到NVR。

总结成一句话就是:靠近摄像头端的网桥设置为客户端模式,靠近NVR端的网桥设置为AP模式。

安装到电梯井之前需要事先将网桥配对好。

四、电梯无线监控项目实例

上面我们提到了电梯安装无线网桥的方法,那么这篇我们来看下实例。

施工背景:

刚接了个电梯安装监控的项目,一栋大厦,共35层8部电梯,之前安装的电梯监控都是放线缆。客户看周边的几家做安防的都用一种新产品无线网桥代替网线,也就做无线监控。所以用无线网桥!

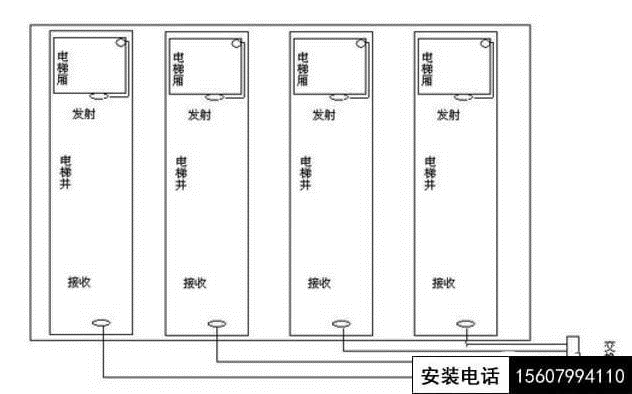

安装图纸:

走廊两边各4部电梯,两边电梯监控安装方法一模一样,最终连接到一个总交换机然后到机房!

采购安装:

摄像头:8台;

硬盘录像机:1台;

2TB硬盘:一个;

无线网桥:16台;

12口交换机:1台;

300米网线一箱!

准备工作:

设备都到位,为了做到万无一失。在店里的时候先把16台网桥都分开设置了8对。每个网桥分别标记了 发射1,接收1,发射2,接收2……以免混调,都简单的用摄像头测试下能否出图像。再把每个摄像头都测试过,一切没有问题。

整体安装:

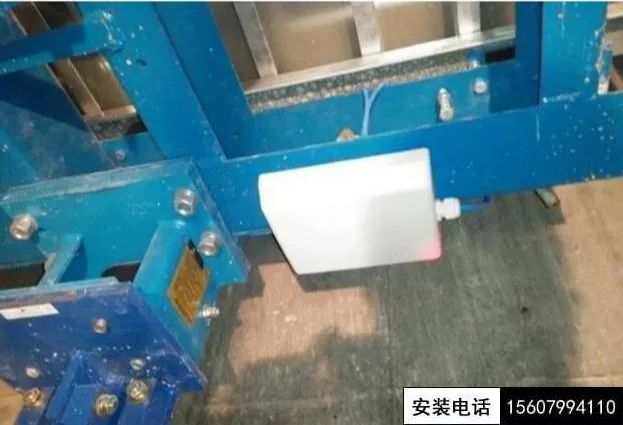

常规的摄像头安装就不说了。具体说下网桥如何安装!首先把网桥发射1固定在电梯厢下面,取220V电连接POE电源。POE电源LAN口连接摄像头,POE口连接网桥。最终如下图:

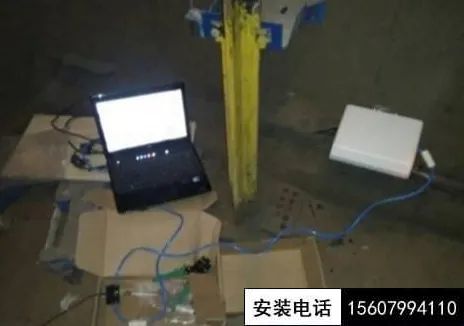

发射做完之后再把接收1通电连接电脑。

连接方式:POE电源通电,POE口连接网桥,LAN口连接电脑。两个网桥白色面对准,把电梯朝上升。电脑测试摄像头图像是否稳定。

测试没问题,即可安装下一部电梯,方法依旧!

最终网桥和摄像头都安装好。把所有连接到一个交换机上,然后光纤线拉倒机房。
