宾馆用户组网现状1、酒店用户通常采用100M/1000M光纤专线接入汇聚交换机或大客户交换机,用户接入VLAN、IP终结在在SR,并由SR或接入设备进行限速,实现用户租用带宽的灵活控制。2、酒店出口设备多为路由器或防火墙设备,通过NAT功能实现内网私

宾馆用户组网现状

1、酒店用户通常采用100M/1000M光纤专线接入汇聚交换机或大客户交换机,用户接入VLAN、IP终结在在SR,并由SR或接入设备进行限速,实现用户租用带宽的灵活控制。

2、酒店出口设备多为路由器或防火墙设备,通过NAT功能实现内网私有IP地址上网;

3、酒店组网使用设备型号复杂,中心交换机设备性能、功能可能无法满足开通IPTV组播的要求;

4、酒店内部综合布线不满足IPTV机顶盒独立接入的需求;

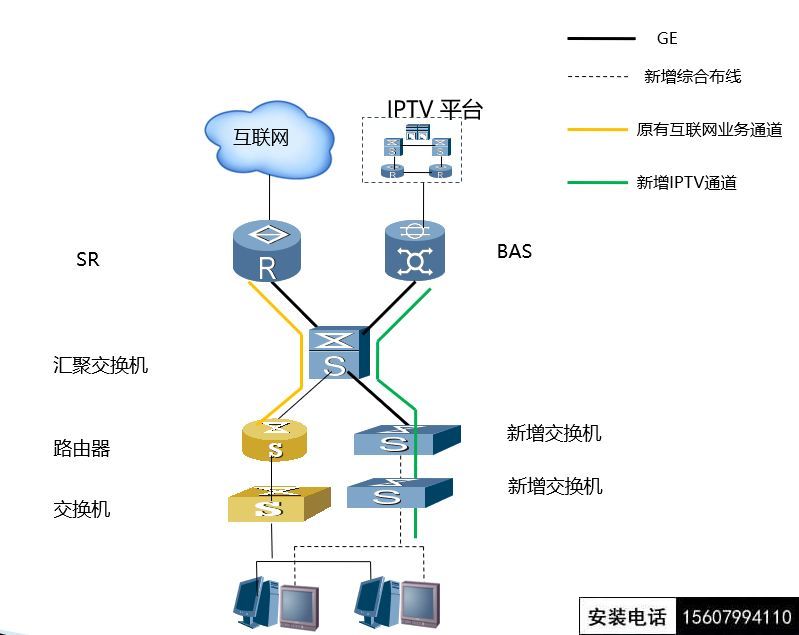

方案一、IPTV专线接入+综合布线

宾 馆交换机不支持VLAN划分、组播功能、QoS功能,但具备新增综合布线条件:

1、宾馆新建综合布线;

2、局端汇聚交换机为用户新开千兆IPTV专线,IPTV业务透传至BAS终结;

3、宾馆需新建IPTV接入交换机N台,出口交换机具备1000M光口接入能力;

4、IPTV业务与宽带业务严格分离,新增IPTV交换机启用IGMPsnooping 功能。

5种酒店IPTV系统解决方案,哪种更好呢? (图1)

拓扑图1

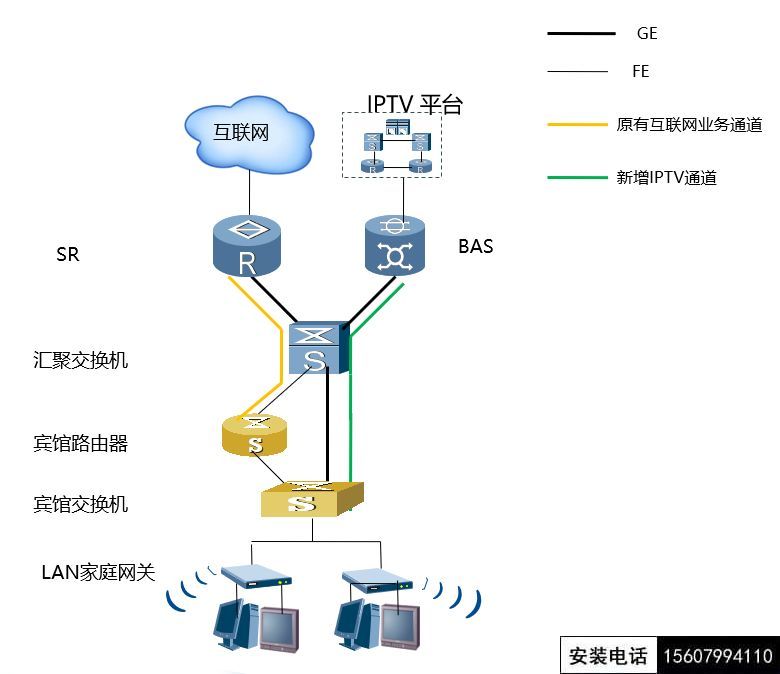

方案二、IPTV专线接入+家庭网关接入

宾馆汇聚交换机支持千兆接入能力,满足组播、VLAN隔离、QoS功能,利用原有综合布线,通过在客房部署支持多VLAN功能的桥接型家庭网关实现宽带上网与IPTV业务同时接入:

1、局端汇聚交换机为用户新开千兆IPTV专线,IPTV业务透传至BAS终结;新增IPTV专线直接接入用户核心交换机;

2、宾馆交换机规划IPTVVLAN,与原有宽带业务进行隔离;

3、宾馆交换机需要启用IGMPsnooping功能,启用QoS功能保障IPTV业务质量;

4、宾馆客房配套安装桥接型家庭网关设备,上联端口接入原有综合布线,透传IPTV业务VLAN与宽带业务VLAN,LAN口1接入宽带业务,LAN口4接入IPTV机顶盒,并可以选择支持WIFI功能的型号,增加宾馆WIFI覆盖;

5种酒店IPTV系统解决方案,哪种更好呢? (图2)

拓扑图2

小程序

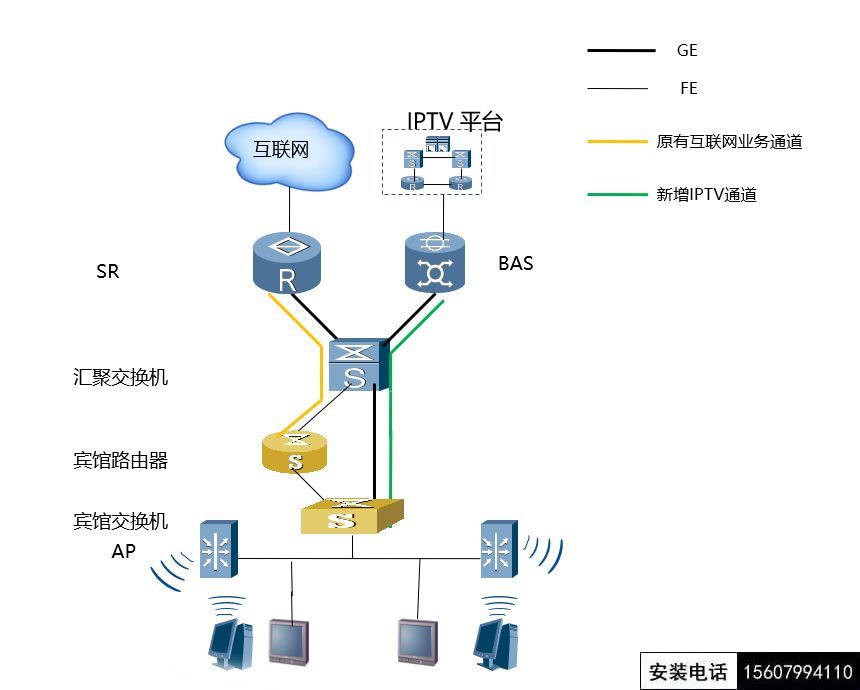

方案三、IPTV专线接入+wifi覆盖

宾馆网络设备支持千兆接入能力,满足组播、VLAN划分、QoS功能,利用原有综合布线,为客房提供IPTV业务接入,同时补充综合布线并部署AP,通过新增AP实现宾馆宽带无线信号覆盖:

1、局端汇聚交换机为用户新开千兆IPTV专线,IPTV业务透传至BAS终结;新增IPTV专线直接接入用户核心交换机;

2、 宾馆交换机规划IPTVVLAN,原有客房宽带端口全部调整为IPTV业务端口,新增WIFI、AP覆盖配置为原有的宽带业务VLAN;

3、宾馆交换机需要启用IGMPsnooping功能、QoS功能;

5种酒店IPTV系统解决方案,哪种更好呢? (图3)

拓扑图3

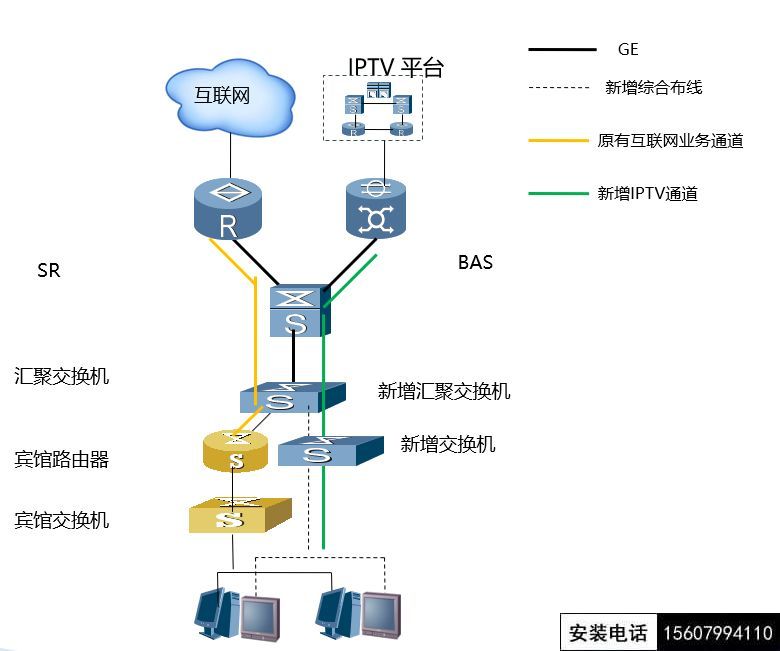

方案四、宽带/IPTV共用专线+综中布线

宾馆设备不支持VLAN划分、组播功能、QoS功能,但具备新增综合布线条件:

1、宾馆新建综合布线;

2、 为宾馆新增千兆汇聚交换机及IPTV接入交换机N台;

3、将用户原有的100M链路调整为千兆链路【原有未在汇聚交换机接入的,需要调整链路到汇聚交换机】,同时承载宽带专线和IPTV业务,宽带专线由SR设备终结,IPTV专线透传至BAS设备终结;

4、新增汇聚交换机同时连接宾馆原有路由器及新建的IPTV接入交换机◦新增IPTV交换机需要启用IGMPsnooping 功能。

5种酒店IPTV系统解决方案,哪种更好呢? (图4)

拓扑图4

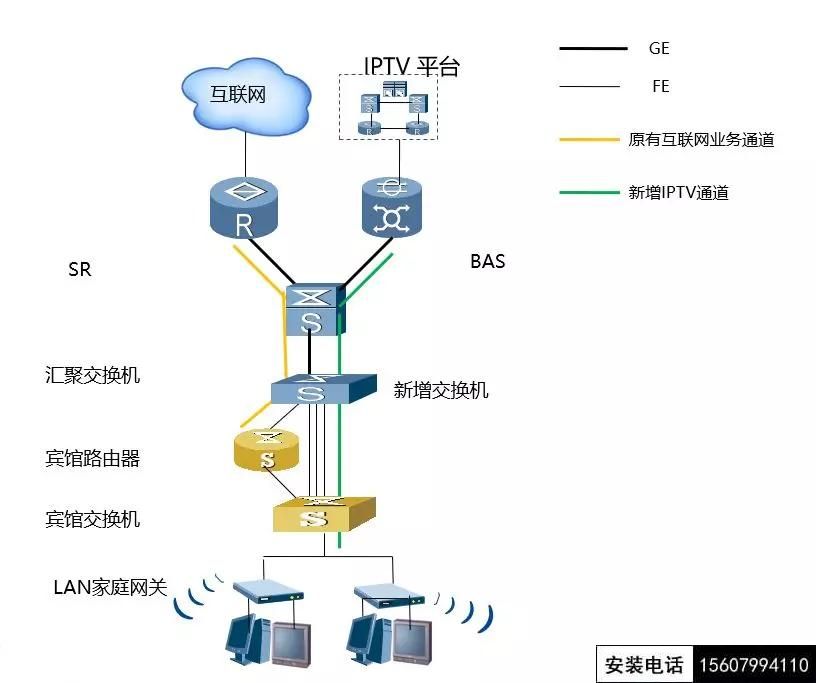

方案五、宽带/IPTV共用专线+家庭网关接入

宾馆核心交换机性能功能不足,接入交换机满足组播、VLAN、QoS功能,利用原有综合布线,通过在客房部署支持多VLAN功能的桥接型家庭网关实现宽带上网与IPTV业务同时接入:

1、为宾馆新增出口千兆汇聚交换机1台;将用户原有的100M链路调整为千兆链路【原有专线未在局端汇聚交换机接入的,需要调整链路到汇聚交换机】,同时承载宽带专线和IPTV业务VLAN,宽带业务VLAN透传至SR承载,IPTV业务VLAN透传至BAS承载,新增汇聚交换机下联端口分别连接宾馆路由器和接入交换机;

2、宾馆接入交换机规划IPTVVLAN,与原有宽带业务进行隔离;◦宾馆接入交换机需要启用IGMPsnooping功能,启用QoS相关功能;

3、宾馆客房配套安装桥接型家庭网关设备,上联端口接入原有综合布线,透传IPTV业务VLAN与宽带业务VLAN,LAN口1接入宽带业务,LAN口4接入IPTV机顶盒,并可以选择支持WIFI功能的型号,增加宾馆WIFI覆盖;

5种酒店IPTV系统解决方案,哪种更好呢? (图5)

拓扑图5

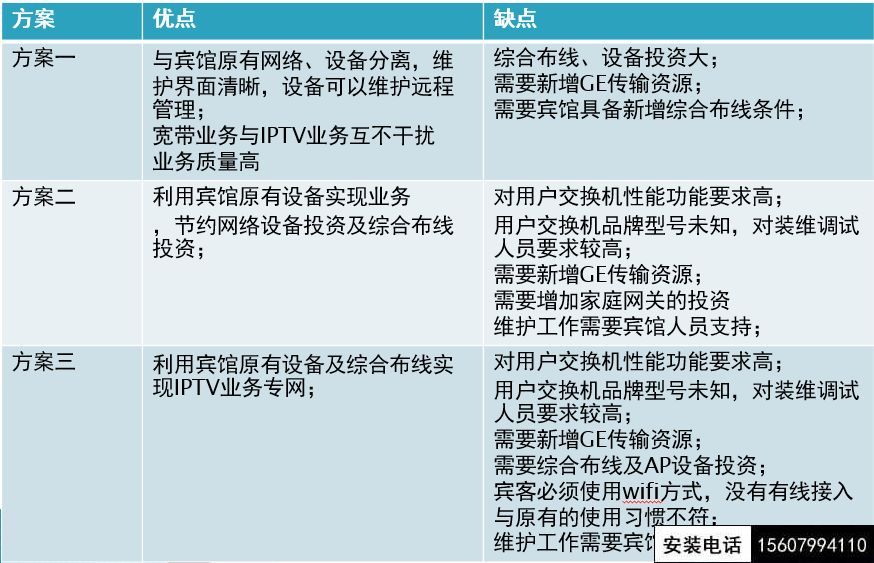

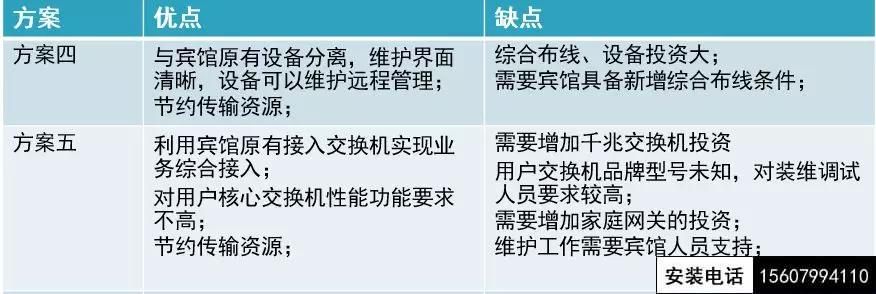

六、方案比较

在了解了上同5种方案后,他们各种优点与缺点有哪些,我们来看下。

5种酒店IPTV系统解决方案,哪种更好呢? (图6)

5种酒店IPTV系统解决方案,哪种更好呢? (图7)

建议:

1、用户原有核心交换机支持千兆端口,接入交换机能够满足以下功能:

a、支持IGMPsnooping

b、支持VLAN 划分

c、支持QoS优先级调度

d、支持基于端口、VLAN的优先级标记

建议采用方案二,为用户新开通一条千兆IPTV专用链路,直接接入到用户核心交换机;

划分IPTVVLAN与宽带VLAN,通过部署家庭网关实现IPTV与宽带业务同时承载,可以采用支持WIFI功能的家庭网关,同时为房间增加无线覆盖,提升宾馆网络服务能力。

5种酒店IPTV系统解决方案,哪种更好呢? (图8)

2、用户原有核心交换机不支持千兆端口;接入交换机能够满足以下功能:

a、支持IGMPsnooping

b、支持VLAN 划分。

c、支持QoS优先级调度

d、支持基于端口、VLAN的优先级标

建议采用方案五,为用户提供一台千兆交换机,将原有宾馆专线调整为千兆链路,同时承载IPTV业务与宽带业务,千兆交换机同时连接宾馆路由器与各接入交换机,避免原有核心交换机存在带宽性能瓶颈;

划分IPTVVLAN与宽带VLAN,通过部署家庭网关实现IPTV与宽带业务同时承载,并且可以采用支持WIFI功能的家庭网关,同时为房间增加无线覆盖,提升宾馆网络服务能力。
