前言:大家好,小区光纤入户工程,也就是我们现在常说的三网融合系统,有一些项目是我们工程商总体施工,有一些项目是运营商推荐的第三方公司施工,无论是谁施工,我们都需

前言:

大家好,小区光纤入户工程,也就是我们现在常说的三网融合系统,有一些项目是我们工程商总体施工,有一些项目是运营商推荐的第三方公司施工,无论是谁施工,我们都需要了解一下它的整个施工流程。

正文:

在通信行业,很多朋友都会用到关于宽带施工的一些设备,今天我们来一起看下。

一、光交接箱

1、光交接箱规格

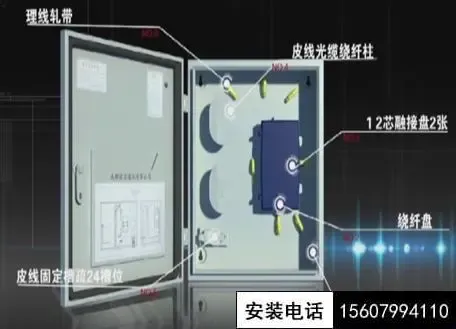

光交换机正视图

常用规格:

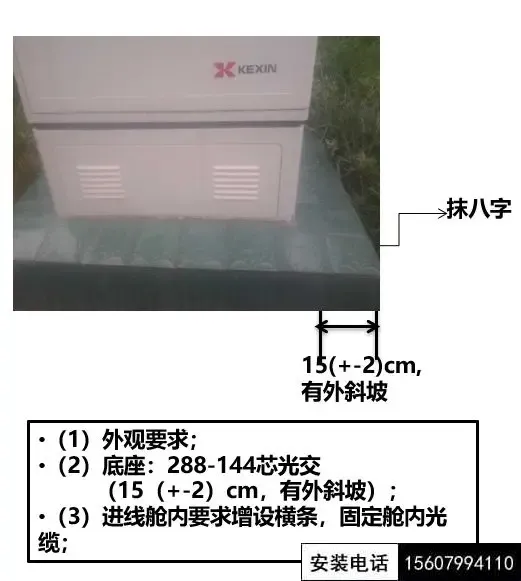

72、144、288、432、576芯(2)底座:288-144芯光交、(15(+-2)cm,有外斜坡);

2、光交接箱安装流程

第一步:选址

第二步:底座的光缆管及预埋底框布置

第三步:混凝土底座的安装

第四步:交接箱体的安装

第五步:布放托盘

第六步:储存管理预置尾纤

第七步:外缆引入

第八步:外缆与尾纤熔接

第九步:开通路由。

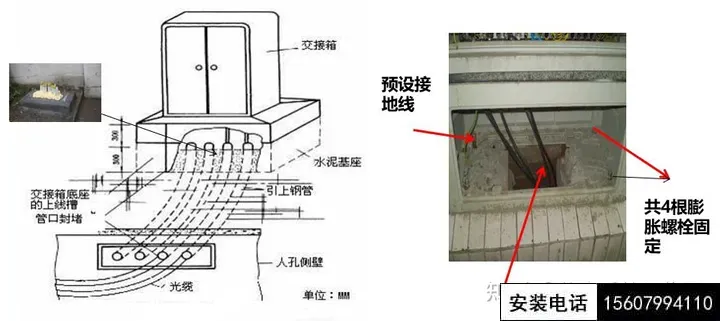

3、基座浇筑和接地

室外落地式免跳接光缆交接箱的安装与固定主要由引上管和接地棒的敷设、水泥墩的浇注、敷设内导管、箱体的安装等工作。

采用的16mm2以上铜线接地

接地体用2根(异侧);并用40×4接地扁钢与接地体焊接打入地下

4、光交接箱内部注意要点

5、光交接箱施工要点

(1)、光交接箱箱体必须安放平整、固定牢靠;

(2)、接地可靠,做好防腐、防锈、防酸处理;光交接箱地线统一用16mm*2的规格型号,铜鼻需用螺丝固定。
(3)、光交接箱底座瓷砖必须做到整齐规范;

(4)、光缆进线必须按照从左往右的顺序固定;加强芯从螺丝中心点起留10-15MM,胶带统一黑色,长短度一致;如遇不够固定,统一使用黑色扎带绑扎统一水平面,整齐一致,剪口朝内,剪平;

(5)、配线光缆在熔纤配线一体化模块中按照从下往上,从左往右的顺序进行熔纤施工;

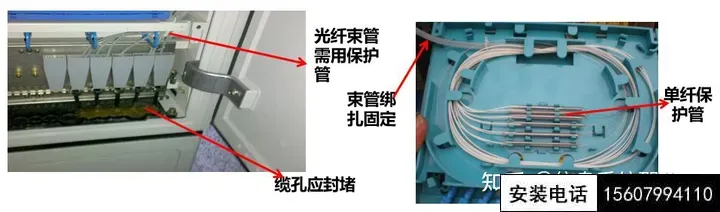

(6)、过渡束管在熔纤配线一体化模块内不允许盘留超过半圈;过渡束管需弧度一致,所有的光纤过渡束管一起绑扎整齐;

(7)、光缆交接箱的光缆进线孔必须用防火泥封堵,封堵必须平整;做好光缆交接箱防水防尘,光缆挂牌挂在底座内 ;

(8)、熔纤配线一体化模块(熔纤盘)内,光纤过渡束管在熔纤配线一体化模块内必须用塑料小扎带固定

(9)、光交施工完毕,需清理施工现场、光交内卫生;防尘帽必须盖齐,颜色一致;

(10)、光交施工完毕后,光交面板标签必须在三天之内贴好,增补的成端位置必须在施工完毕后在面板标签注明位置;

(11)、光缆测试纤芯衰耗必须符合标准,不符合的必须当场整改、修复,必须进行对纤以保证光缆成端的正确性;

(12)、光交接箱中所开的光缆进线孔必须用防火泥进行封堵;

(13)、光缆余线不得盘放在光交接箱下面,必须抽回人(手)孔盘好后靠边固定(摆放);

二、光分纤箱及通道

1、光分箱选址

n户内安装要求箱/框底部距地面高度宜为1.2m~2.5m;n户外安装要求箱/框底部距地面高度宜为2.8m~3.2m;n竖井中安装要求箱/框底部距地面高度宜为1.0m~1.5m,具体结合现场情况。

光分箱墙体及位置选择

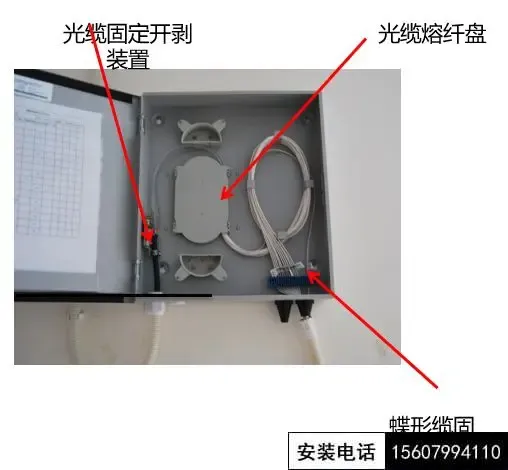

直熔型光纤分纤箱用于一级分光模式下楼道、弱电井等场所,主要用于光缆和入户蝶形光缆的熔接,箱体具备光缆、蝶形光缆固定装置及光纤盘纤位置,可堆叠熔纤盘,箱体容量为24、48芯。安装地点需根据设计文件施工,一般在楼宇内尽量选择物业设备间、车库、楼道、竖井、走廊等合适地点安装。

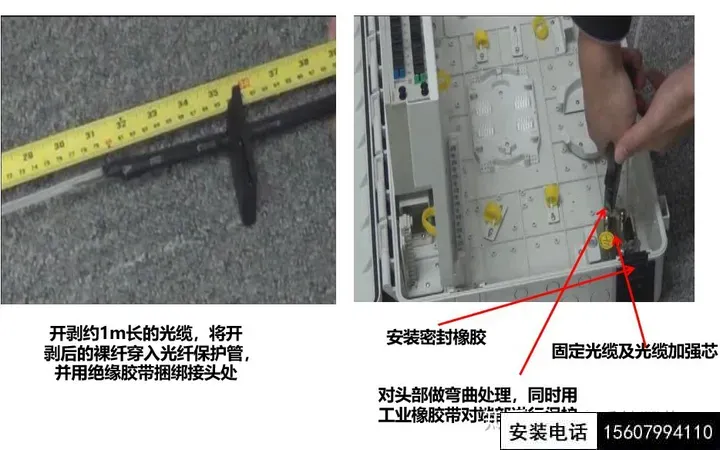

2、光分箱进线光缆

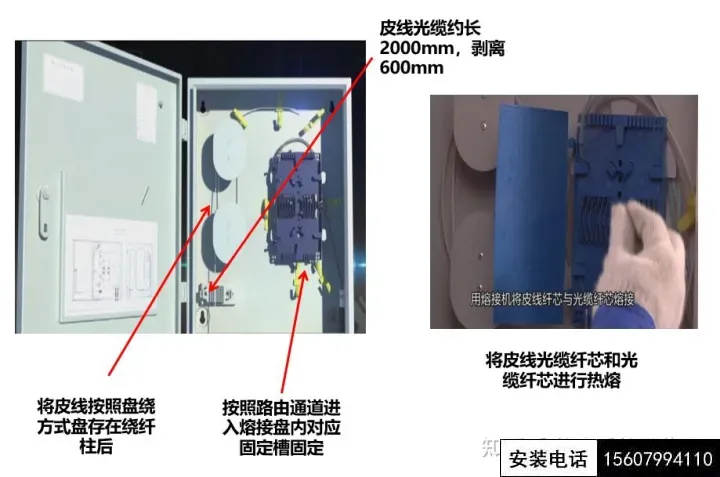

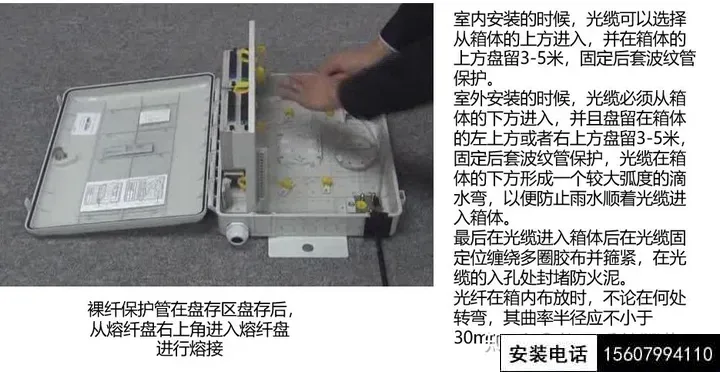

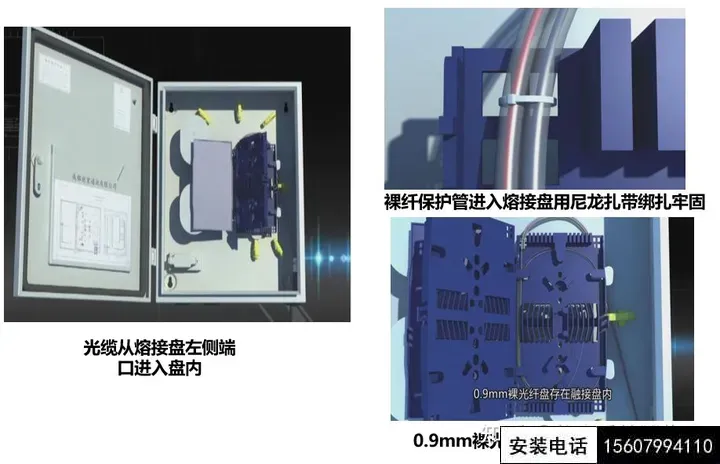

3、光分箱进线光缆盘纤保护

4、光分箱进线光缆箱内布置

5、光分路箱园区光缆进线

6、光分路箱园区光缆进线

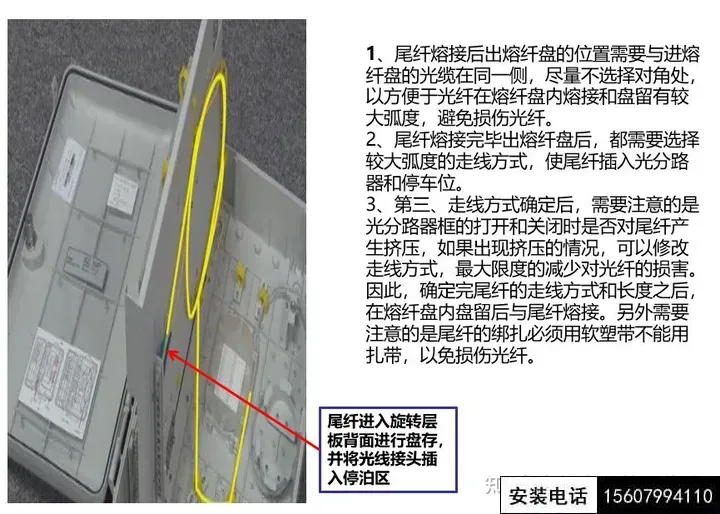

7、光分路箱尾纤走线工艺

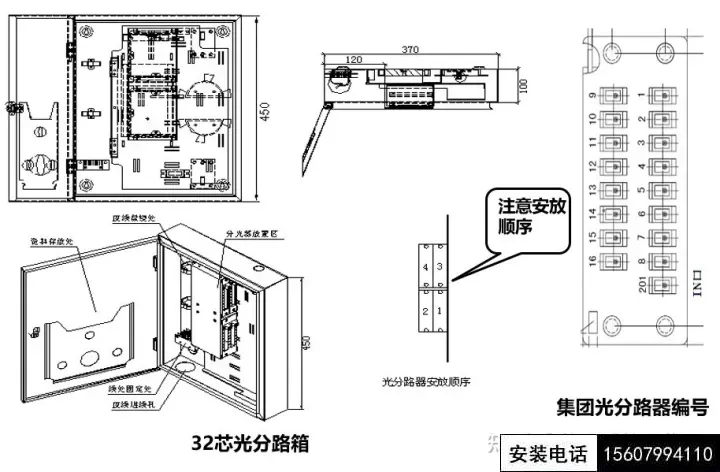

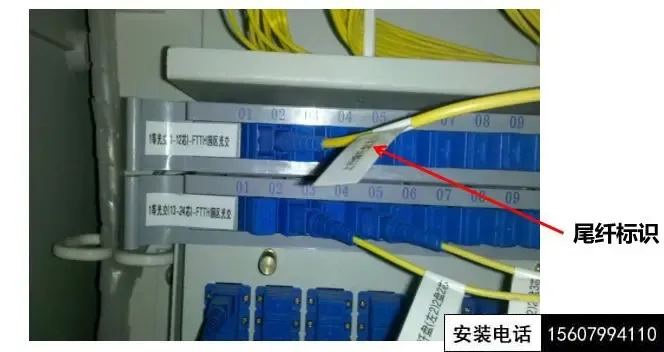

8 光分路箱内部编码和安放顺序

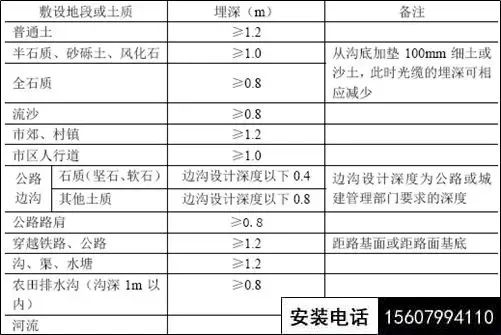

三、光缆布放

1、管道光缆要求

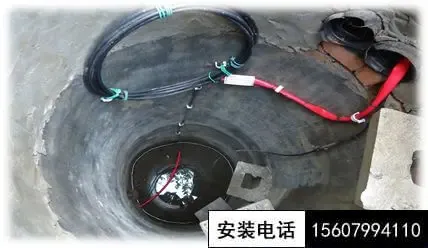

人井内光缆敷设

管道光缆根据接入需要按设计要求进行中间人孔预留。

光缆在人孔内需悬挂光缆标示牌,标明光缆的规格程式、用途等具体要求用红色软管保护。

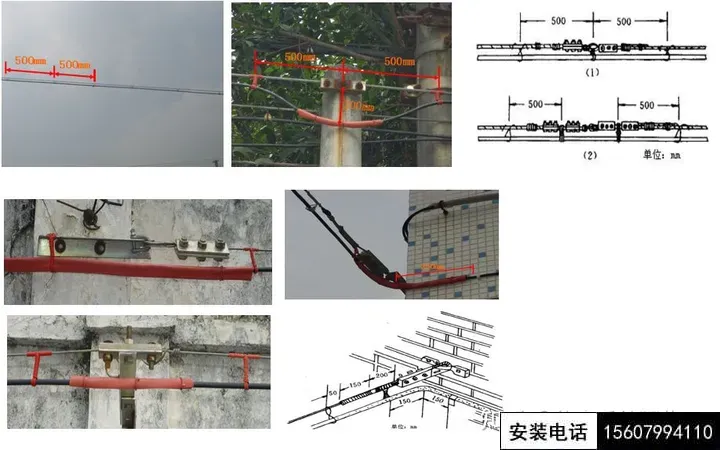

2、架空和墙壁光缆要求

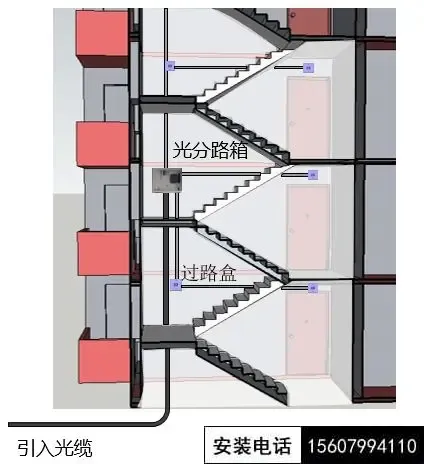

3、楼道布线

v光分路箱应选择靠近垂直管道、方便维护的位置安装。

v为方便后续布线,光分路箱应安装在中间楼层。

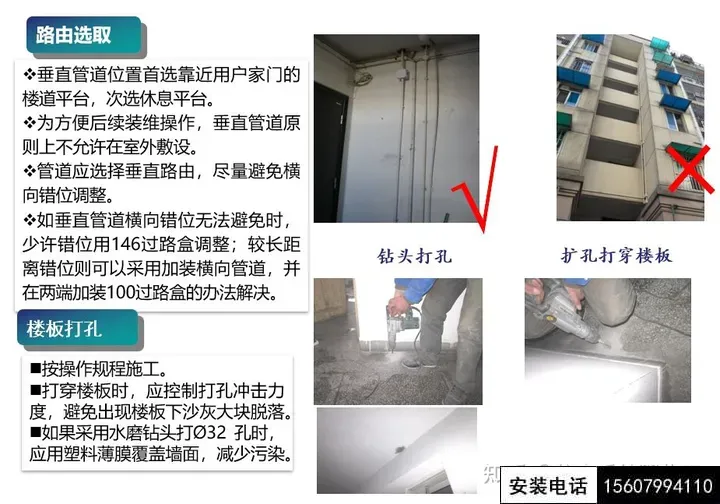

v垂直管道位置首选靠近用户家门的平台,次选休息平台。垂直管道敷设完毕后,应修补好楼板孔洞,粉刷受污染墙面。

v垂直管道首选PVC管,每层加装一个过路盒;次选塑料线槽。

v水平管道首选波纹管,次选单孔PVC管和塑料线槽,慎用楼道明线钉固方式。

4、楼道垂直管道敷设

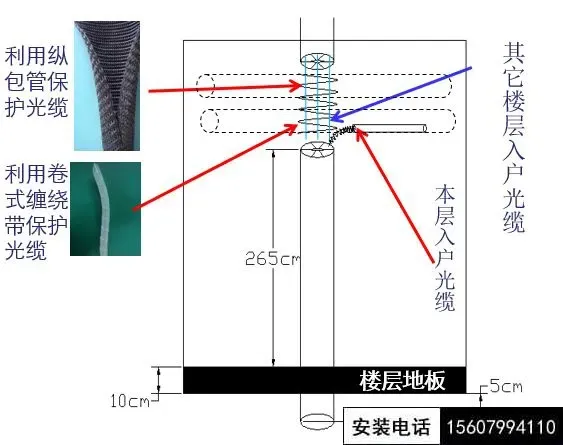

5、跨越水平横向管道的方法:软式保护管跨越法

a、适合于采用Ø32多孔管,又需要跨越横向管道情况。

b、多孔管在上方伸出楼板5~10cm左右,下方多孔管敷设到横向管道位置,约2.65m左右;上下多孔管之间不安装过路盒,本层蝶形光缆直接分歧到水平管道,其它楼层的蝶形光缆跨越横向管道,适当留有余长,并用保护管保护。

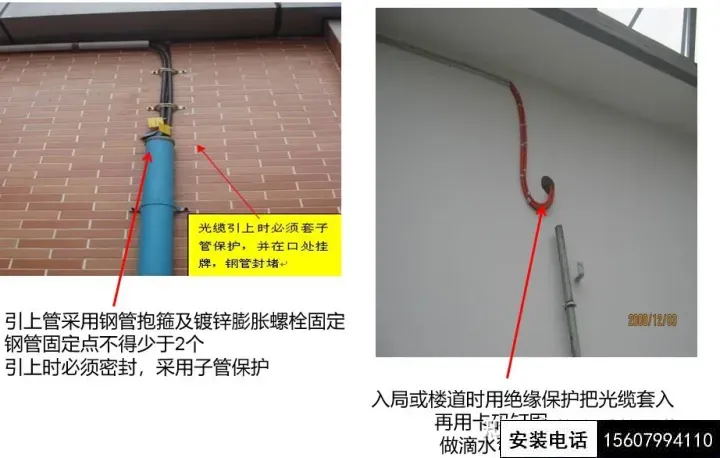

6、引上和入局光缆布放

跨越水平横向管道的方法

四、光缆接头盒

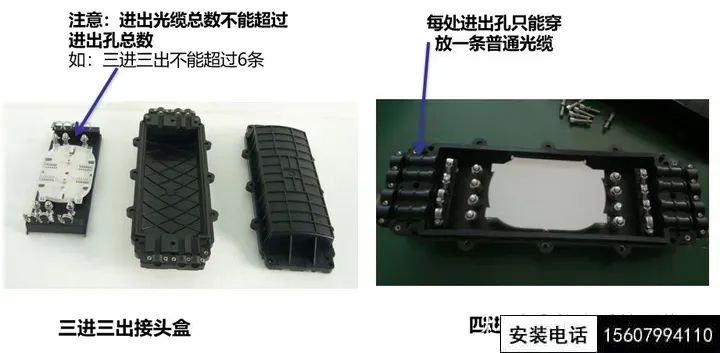

光缆接头盒除了常见的二进二出,也有三进三出和四进四出的接头盒。

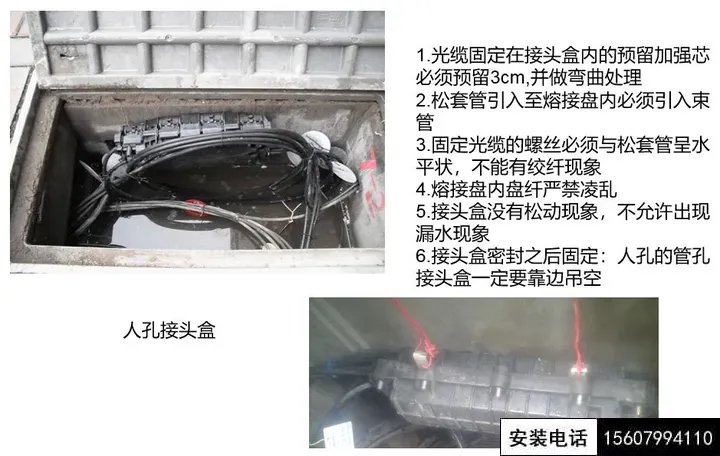

2、接头盒的使用

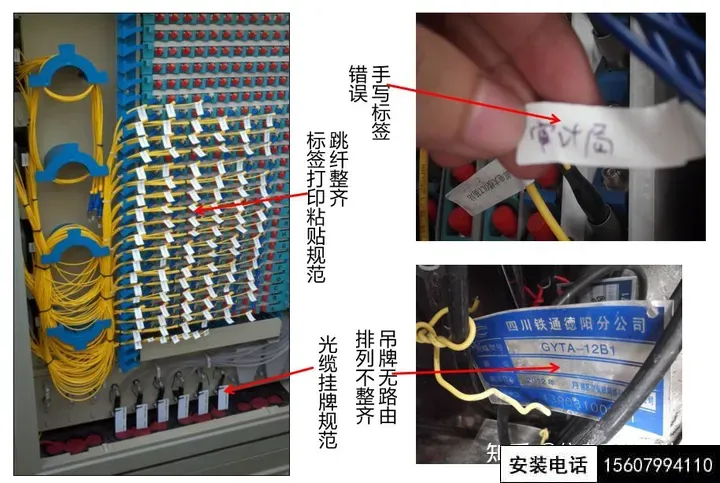

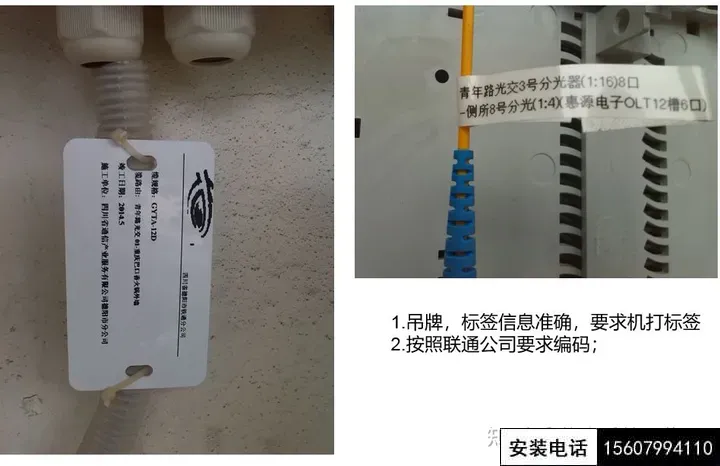

五、标签与吊牌

标签与吊牌制作注意事项:

1、对城区居民点有门牌号需在点位命名中标明号段。如:德阳旌阳区海棠巷海棠巷15号-20号居民点。

2、设备命名中只能出现“栋”,不能写为幢及其他:不要出现特殊符号, 如“”,只有门牌号无小区名称要明确到xx号小区;如出现“宿舍”、“家属区”设备命名则不需要再加小区。

3、设备安装位置不能描述为1楼半,需规范为1楼至2楼楼梯间

4、标签、吊牌内容包含:工程名称、本端位 置、对端位置及端口占用信息
