海康威视监控摄像头的尾线与网线连接法
栏目:技术文档 发布时间:2023-07-01 信息来源:星火网防科技
星火网防售后总结了海康摄像头的尾线与网线的接法,有用户的海康摄像头出现故障,用户要求维护。我们的服务专员到达现场,发现监控摄像头的水晶头已经遗失,里面的线被水晶头扯下来,监控摄像头没有问题只是线需要重新接一下便可以继续使用。服务专员用剥线钳把尾纤打开以后发现海康摄像头的线颜色与网线的颜色是不一样的。海康摄像头尾纤里的线颜色分别是橙、黄、蓝、紫、棕、白、绿。而网线是橙白、橙、绿白、蓝、蓝白、绿、棕白

星火网防售后总结了海康摄像头的尾线与网线的接法,有用户的海康摄像头出现故障,用户要求维护。我们的服务专员到达现场,发现监控摄像头的水晶头已经遗失,里面的线被水晶头扯下来,监控摄像头没有问题只是线需要重新接一下便可以继续使用。服务专员用剥线钳把尾纤打开以后发现海康摄像头的线颜色与网线的颜色是不一样的。海康摄像头尾纤里的线颜色分别是橙、黄、蓝、紫、棕、白、绿。而网线是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

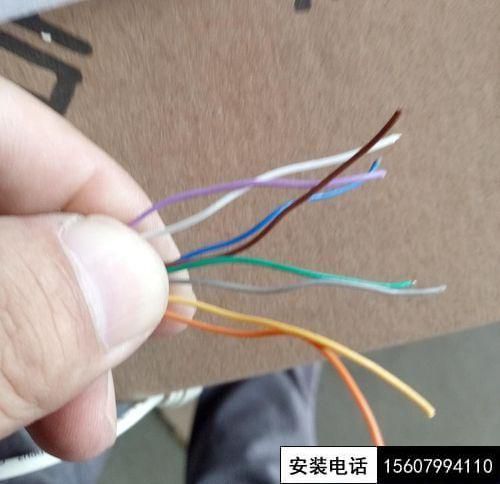

(如下图)

1、摄像头的尾线每一根都用打火机烫一下,然后快速捏一下,这样做是为了让细小的铜丝或铁丝的金属不漏出来,不扎刺。

2、把对接网线的8根线也如第1点一样用打火机烤一下,把外面的皮剥下去。

3、同样是8条线,按照顺序对应一 一对接,海康威视的8条线的颜色跟我们正常的网线是不一样的。海康威视的尾线的8条线的颜色分别为:橙、黄、绿、紫、灰、蓝、棕、白。而我们正常的网线的8种颜色分别是:橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。这里只是说明一下网线的8种颜色,并没有按照568A或者568B的排线标准来。

经过成都万全电子工程队的测试,终于找到把摄像头的8种颜色和网线的8个颜色一 一对应上了。这里可以保证正确,因为设备已经可以正常使用了。

摄像头的8种颜色:橙、黄、绿、紫、灰、蓝、棕、白

分别对应网线的8种颜色:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

简化一点用网线的568B顺序分别对接就是:橙白(接橙色)、橙(接黄色)、绿白(接绿色)、蓝(接紫色)、蓝白(接灰色)、绿(接蓝色)、棕白(接棕色)、棕(接白色)。

4、按照上述方法对接后,为了传输的稳定性和对接的牢固性,最好用电烙铁点一些锡上去,直接用锡丝对折一下,然后碰电烙铁往下滴上去好些。然后一次把每条线对接好的线外面在包一层防水绝缘胶带,我们公司用的是舒氏。全部8根对接好,包好胶带后在外面在统一包一圈胶带,包的多一些,对接这个接头不要受力,可能把接头扎一下来避免受力。因为如何受力太大的,容易在扯开。

希望这篇文章能够帮到遇到了同样问题的朋友,毕竟监控摄像头没有坏的情况下,这样子对接还是很经济的。
