标准POE的供电距离究竟有多远?
栏目:技术文档 发布时间:2023-06-19 信息来源:星火网防科技
虽然PoE供电技术在近年来被普遍应用在各种安防工程甚至家庭项目,但其作为一种新型技术,在应用过程中,对于大部分人而言,仍然存在着许多疑问。如有关于PoE的供电距离,虽然众所周知,以太网标准规定传输距离最远为100m,但为何市面上总是可以见到号称可以传输150m甚至250m距离的PoE交换机呢?这是真的还是假的?为什么会规定距离限制?首先,我们需要知道以太网标准规定的这个100m,是怎么来的。网络的

虽然PoE供电技术在近年来被普遍应用在各种安防工程甚至家庭项目,但其作为一种新型技术,在应用过程中,对于大部分人而言,仍然存在着许多疑问。

如有关于PoE的供电距离,虽然众所周知,以太网标准规定传输距离最远为100m,但为何市面上总是可以见到号称可以传输150m甚至250m距离的PoE交换机呢?这是真的还是假的?

为什么会规定距离限制?

首先,我们需要知道以太网标准规定的这个100m,是怎么来的。

网络的传输,其实就是网络信号在双绞线上的传输,作为一种电子信号,在传输的过程中,势必会受到电阻和电容的影响,导致网络信号的衰变。

而当信号衰减到一定程度之后,就会影响到数据的有效、稳定传输,所以,双绞线才有了传输距离限制。

网线对供电的影响

PoE的供电距离,与网线是息息相关的,网线的阻抗越低,传输距离也就越远。所以说,一切不以网线质量为前提谈论PoE供电距离的行为,都是耍流氓!

IEEE802.3af和IEEE802.3at标准中对Cat5e网线的要求:

一般100米cat5e网线的等效阻抗IEEE802.3at须小于12.5欧姆,而IEEE802.3af则需小于20欧姆。

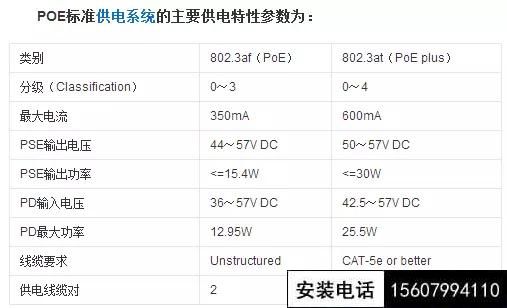

IEEE802.3af/at标准对PoE供电要求

PoE输出电压范围44-57V,PD受电电压范围36-57V,802.3af/at标准;

可以看出,PoE供电距离要求越远,输出的电压就必须要越高。

所以在实际应用当中,普通的PoE交换机想要达到150m的传输距离,对网线质量有严格的要求,必须使用超5类以上线。

同时,PoE交换机本身性能也有非常高的要求,如果PoE交换机内部电路采用极普通的网络交换芯片及PoE供电管理芯片,想要达到150m的传输距离,即便是使用优质网线,也是不可能的,勉强使用,会导致功耗增加,超过PoE供电功耗,很不稳定,掉包严重,传输带宽和信号严重衰减,信号不稳定,PoE交换机设备老化,后期维护困难等问题。

150m的距离通过网线、PoE设备等硬件质量的提升,是可以做到的,那么250m呢?

办法是有的,如果将速率下降到一定程度,比如10M,即传输带宽10M,传输距离就可以达到250m。

但是很多厂商在宣传其产品支持250m传输时,对于其带宽的下降只字不提。因为这种办法非常不利于监控图像的高清流畅传输。

另外,并不是所有POE交换机只要降低到10M带宽就能轻松地传输250米,这还得取决于交换机的品质,如果交换机内部交换芯片自适应能力太差、电源芯片管理能力不强,即便强制10M传输,也不能保证250米稳定传输,甚至连150米也达不到。

所以,超过100m传输距离的PoE交换机是存在的,不过对于交换机本身的性能还有网线的要求,都非常之高,另外,也需要分清是否用“降低”速率这样的方式来提高传输距离。(我们在此所举的所有例子,都是以100M的速率为标准)
