安防组网之光纤收发器的相关知识普及
栏目:技术文档 发布时间:2021-05-26 信息来源:星火网防科技
 光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。有了光纤收发器,也为需要将系统从铜线升级到光纤,为缺少资金、人力或时间的用户提供了一
  光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。有了光纤收发器,也为需要将系统从铜线升级到光纤,为缺少资金、人力或时间的用户提供了一种廉价的方案。光纤收发器的作用是,将我们要发送的电信号转换成光信号,并发送出去,同时,能将接收到的光信号转换成电信号,输入到我们的接收端。

  光纤收发器分类

  单纤光纤收发器:接收发送的数据在一根光纤上传输

  双纤光纤收发器:接收发送的数据在一对光纤上传输

  产品介绍

  系列光纤收发器是一个3端口10/100M/1000以太网交换机。其主要功能是实现以太网通信的双绞线媒质(10BASE-T、100BASE-TX、1000 BASE-TX)和光纤介质(100BASE-FX、1000BASE-FX)之间的相互转换,利用光纤实现以太网信号的远距离传输。该光纤收发器是专为工业通信网络设计的光电转换装置,能长期可靠稳定运行于各种复杂恶劣环境。

  性能特点

  ◇ 数据包转发速度

  1000M:1488000pps

  100M:148800pps

  10M:14880pps

  ◇ 流量控制

  全双工:符合 IEEE802.3x

  半双工:背压流量控制

  ◇ 遵循IEEE802.3技术规范;

  ◇ 工作状态指示,10M/100M/1000M自动适应,全双工/半双工自动协商;

  ◇ 采用高性能的交换芯片和大容量的缓存,具有平衡流量、隔离冲突和检测差错(Baseline Wand 检测和消除)等功能,实现真正的无阻塞传输交换性能,保证数据传输的更高的安全性与稳定性。

  环境参数

  ◇ 110/220V交直流通用,端子接线方式

  ◇ 工作温度:-40℃- +75℃;湿度:10%-90%(无凝结)

  ◇ 保存温度:-40℃- +85℃;湿度:5%-95%(无凝结)

  尺寸参数

  ◇ 尺寸(W×D×H):40 mm×90 mm×120 mm

  35 mm×85 mm×116 mm

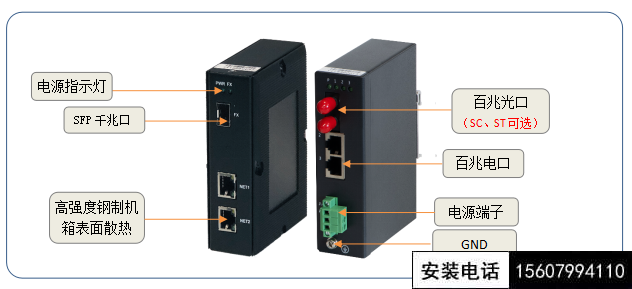

安防组网之光纤收发器的相关知识普及(图1)
