前言

弱电行业里最常见的就是综合布线系统了,大家都觉得综合布线系统简单,无非就是网络、电话、电视点位布线,早期行业也俗称“打水晶头”的系统。

我记得5年前,我们有个项目外包给施工队,打水晶头人工费就是2块钱一个,这可不好挣,验收的时候不达标的我们直接把线剪掉,重新打!

综合布线系统包括网络、电话、电视点位和系统设备之间的所有线缆及相关的连接部件。


弱电工程之详解综合布线系统(图1)


今天我们从专业的术语来分析一下综合布线系统。


弱电工程之详解综合布线系统(图2)


一、系统组成

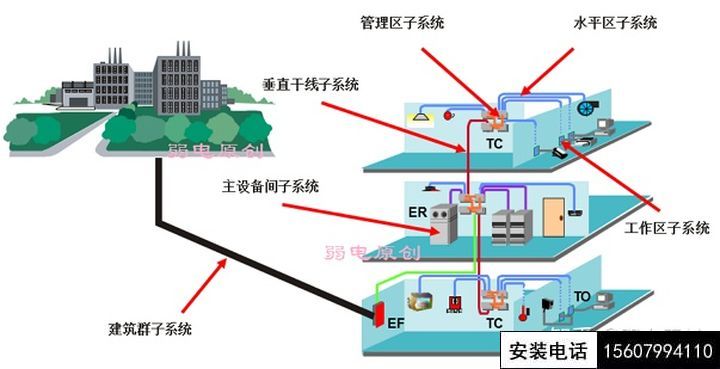

综合布线系统通常由如下六个子系统组成:

· 工作区子系统(Work Area)

· 水平子系统(Floor distributor)

· 管理区子系统(Telecommunications room)

· 干线子系统(Building backbone cabling)

· 设备间子系统(Eqiupment)

· 建筑群子系统(Campus distributor)

如上图所示,每个子系统都是根据所属位置来进行划分,每个子系统相对独立,下面我们详细讲解一下每个子系统 。

二、工作区子系统

工作区子系统就是用户工作区域,由从水平系统电缆延伸至终端设备的连接线缆、适配器和用户信息插座组成,

工作区子系统主要包括插座面板、模块、跳线:


弱电工程之详解综合布线系统(图3)
弱电工程之详解综合布线系统(图4)

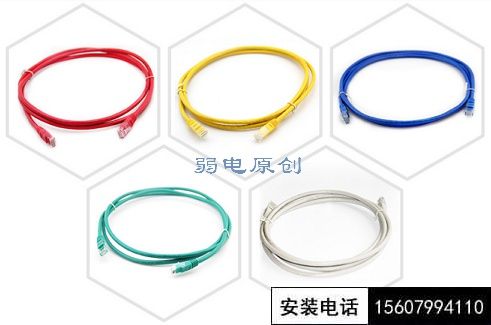

各种颜色的跳线,建议大家在布线的时候按不同功能选用不同跳线,这样布线也漂亮,也容易区分。

跳线提供1米到5米的不同长度 ,特别注意,好的网线跳线采用多股电缆结构,所以非常柔软,易弯曲不易折,接口适合反复插拔。

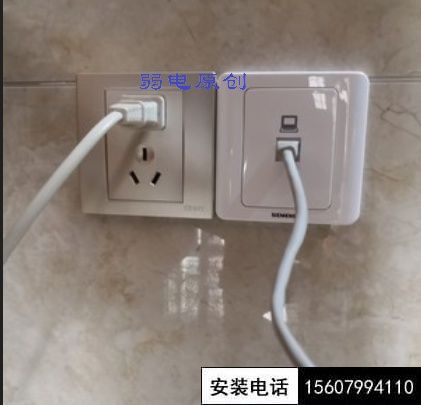

插座面板一般安装在墙面,使用86型加深金属底盒。特殊场合,如大厅等考虑设置地插。考虑到实际施工中有可能出现的问题,将对网络、电话模块留有3%的冗余。

三、水平子系统

水平子系统指从各区域配线间至工作区用户信息插座,由水平电缆、中间配线设备等组成。

水平子系统主要内容就是把线从插座面板布到弱电井。

每个网口插座均需连接到管理子系统,一般水平子系统最大布线距离为90米,该距离是指从管理间子系统的配线架的背部端口至工作区的网口插座的电缆长度,工作区的终端跳线、连接设备的设备跳线的总长度不应超过10米,总长控制在100米。

水平子系统主要包括网线,目前弱电常用的网线为超五类网线和六类网线。


弱电工程之详解综合布线系统(图5)

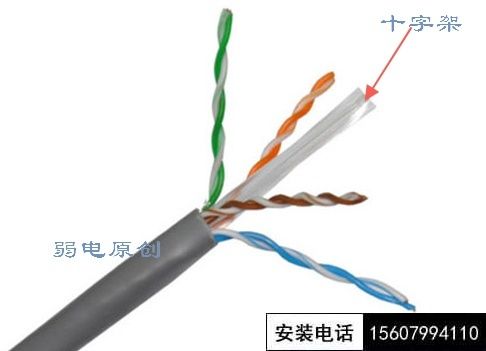

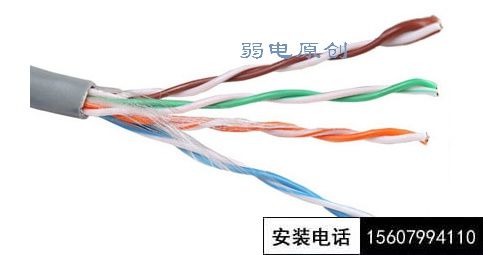

六类网线比超五类中间多了一个十字架:


弱电工程之详解综合布线系统(图6)


网线我准备专门一篇文章来写,网线水太深了,以前去买网线,看到新手都是拿着磁铁去测,其实光靠磁铁和打火机烧是测不出全部问题的,市场上网线的材质有无氧铜、纯铜、纯铝、铜包铝、铜包铁,如何分辨?最好的是无氧铜,最差的是铜包铁,电阻大还容易老化。

水平子系统布线一般采用走吊顶的桥架,从弱电竖井引向设有信息点的房间,在由预埋在墙内的不同规格的PVC/铁管,将线路引到墙上的暗装铁盒内。

为确保线路的安全,应使槽体有良好的接地端,金属线槽、金属软管、金属桥架及分配线机柜均需整体连接,然后接地。

四、管理区子系统

管理区子系统设置在楼层配线房、弱电井内,是水平系统电缆端接的场所,也是主干系统电缆端接的场所。

一般管理区主要是在弱电井内,弱电井里放置挂壁机柜,配置配线架、理线架、跳线等。


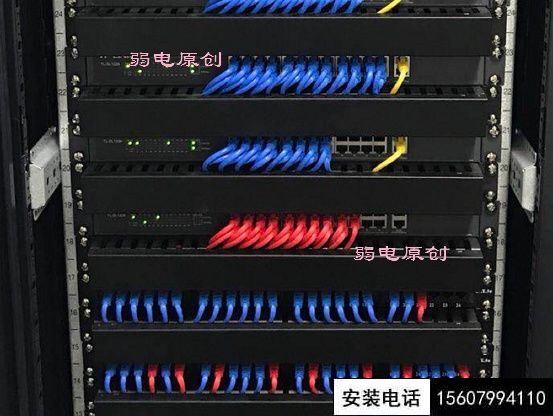

弱电工程之详解综合布线系统(图7)

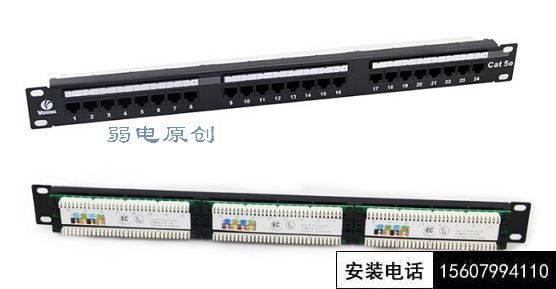

网络配线架

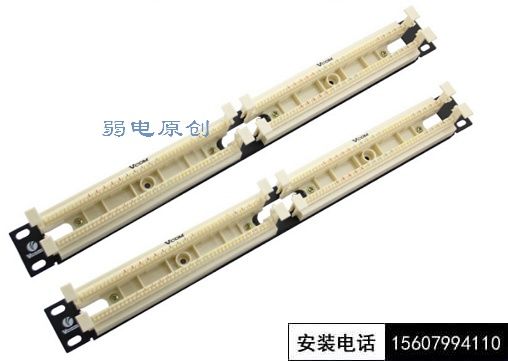

如果是电话,则采用语音配线架,常用的是110配线架:


弱电工程之详解综合布线系统(图8)


110配线架

110 配线架的一面可以端接用户话音线,另一面可以连接大对数电缆,完成垂直干线与水平干线的配线管理。

问个问题,能不能用网线来走电话线?答案是可以的,并且很常见,只是使用时插座面板需要一根网络转电话的跳线,即RJ45-RJ11跳线。电话线一般选用2芯或4芯,价格比网线要便宜的多。

五、干线子系统

干线子系统由连接主机房至各区域管理间的线缆构成。其功能主要是把各分层配线架与主配线架相连,用主干电缆提供楼层之间通信的通道,使整个布线系统组成一个有机的整体,垂直干线子系统拓扑结构采用分层星型拓扑结构,每个楼层配线间均需采用垂直主干线缆连接到大楼主设备间。

通俗来说就是机房至弱电井的线缆。

网络的干线通常选用光缆传输,电话的干线通常选用大对数电缆传输。


弱电工程之详解综合布线系统(图9)

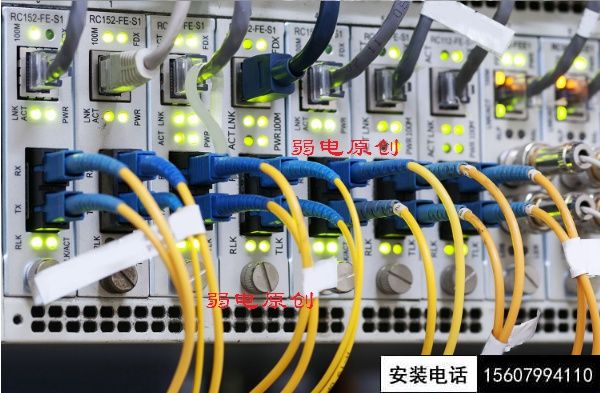

光缆主干传输


弱电工程之详解综合布线系统(图10)

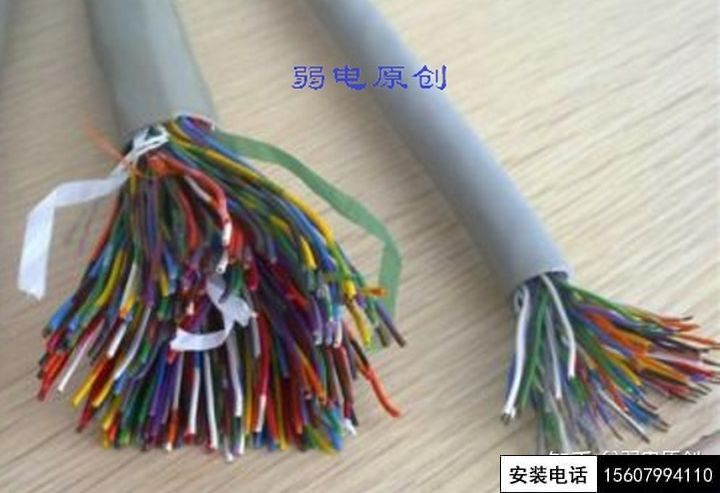

大对数线缆

大对数线缆主要用于语音建筑垂直主干线,与110配线架设备结合,可实现语音传输及配线,常用的有25对、50对、100对。

六、设备间子系统


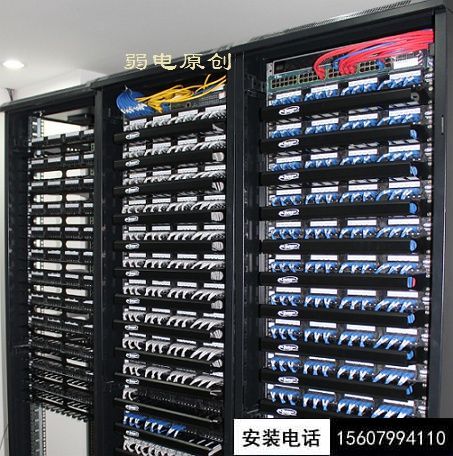

弱电工程之详解综合布线系统(图11)

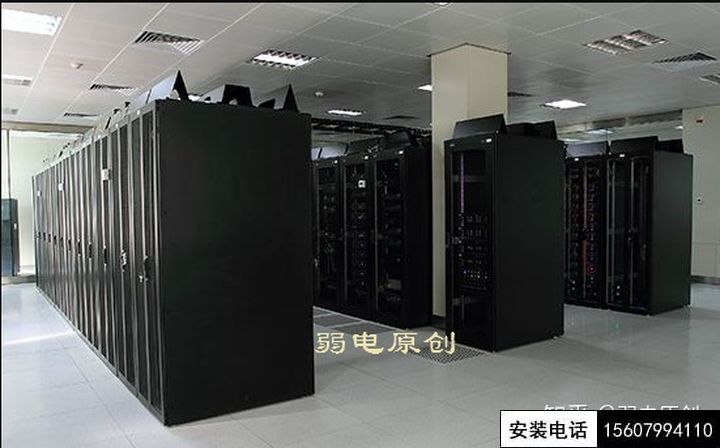

设备间子系统是大楼中数据、语音垂直主干线缆终接的场所,就是我们常说的机房。

设备间子系统是一个集中化设备区,连接系统公共设备,如PBX、核心交换机、服务器、建筑自动化和监控系统,及通过垂直干线子系统连接至管理子系统。


弱电工程之详解综合布线系统(图12)


机柜或机架应当良好接地,从机柜至接地极接地导线的直流电阻不超过1欧姆。

为了考虑防雷,要在进出端将电缆的金属外皮、钢管等与电气设备接地相连,并加装防雷保护装置。

为防雷电破坏应安装通信避雷柜作为通信线路的第一级防雷措施。连接进出大楼的大对数通信电缆必须埋地敷设,以防进出大楼的通信线路引人的感应雷。

七、建筑群子系统

建筑群子系统通常涉及两幢上的建筑,在建筑群子系统中不仅要考虑同一建筑内各楼层及各房间的线缆敷设,还应该考虑不同楼宇之间连接问题并同时应照顾到各建筑内部原有的网络接入。

在建设群子系统的设计中首先应当考虑的是建筑连接与入口,常用的敷设方式为架空、直埋、线缆沟。

根据经验,目前多栋建筑物直接网络连接,通常选用光缆方式。

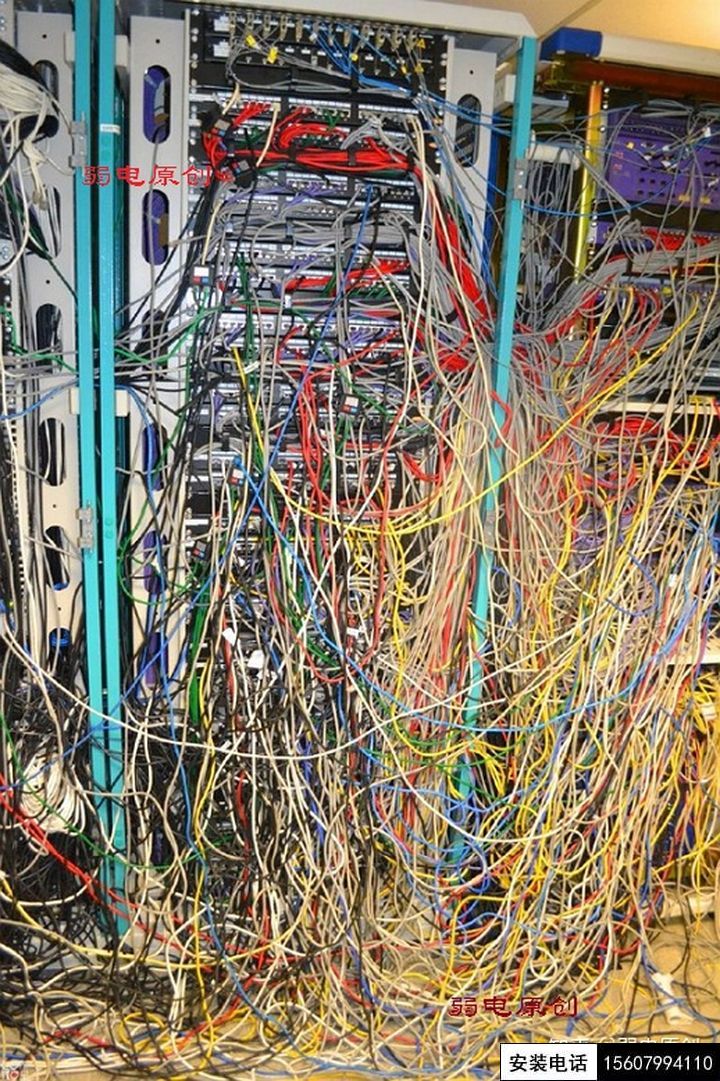

最后,放一张骨灰级布线乱图,让大家感受一下综合布线系统施工的艰辛:


弱电工程之详解综合布线系统(图13)
